氣動管夾閥 | VMP

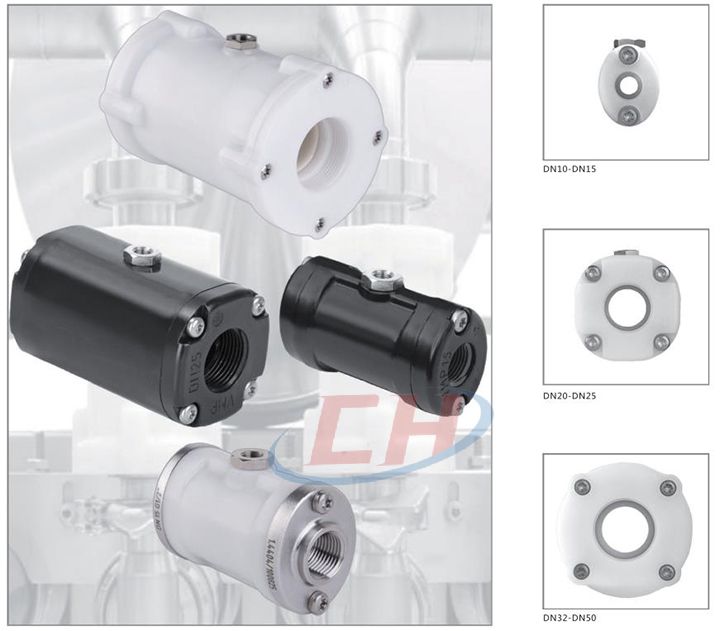

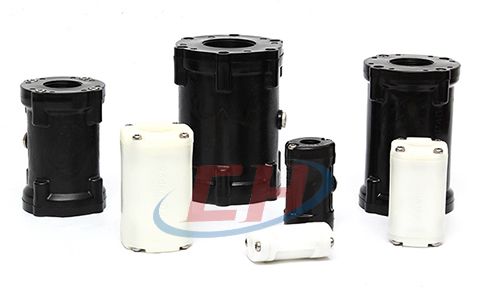

氣動管夾閥圖片

氣動管夾閥 產品說明
上海川滬閥門生產的VMP氣動管夾閥結構簡單，是極為經濟的和理想的截止閥方案，因為操縱氣動式夾管閥無需另外的傳動裝置，只需要一個二位三通電磁閥或者先導閥即可操縱氣動式夾管閥。

VMP管夾閥優點：
·結構緊漆端面長度減小30%
·重量減小25%
·適合食品行業應用
·防爆保護設計
·極好的耐氣候性能
·通道流暢
·無堵塞
·零泄漏100%密封
·易維護和更換配件

氣動管夾閥 材質
閥體材質 聚甲醛PO天然色 醫藥/食品
聚甲醛POM黑色 極好的耐氣候性能
聚甲醛POM導電 危險及防爆區
連接方式 管內螺紋（ISO228）或/NPT，其它可根據需要提供
襯套 耐磨天然橡膠、食品安全天然橡膠，二元乙丙橡膠，丁腈橡膠，氯磺化聚乙烯橡膠，丁基橡膠，氯丁橡膠
氣動管夾閥 連接圖

氣動管夾閥連接圖

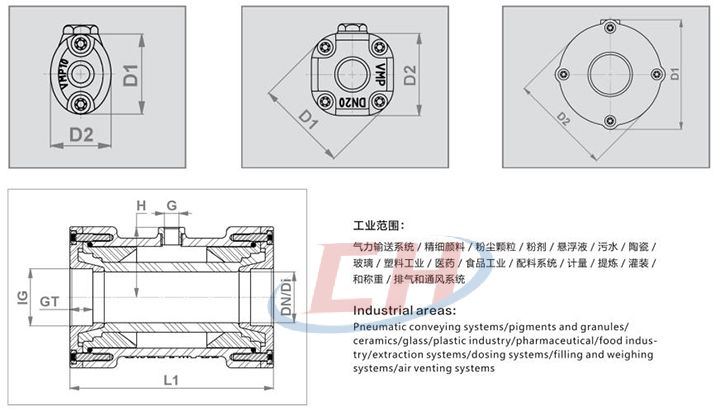

氣動管夾閥 結構尺寸圖

氣動管夾閥結構圖

氣動管夾閥 連接尺寸
DN/Di
(mm) 		IG
(inch) 		GT
(mm) 		L1
(mm) 		D1 D2
(mm) 		G
(inch) 		H
(mm) 		PS max.
(bar) 		螺絲
screws 		容積* volume(ml) (ca/approx) 重量**
Weigh t(kg)
10 G3/8" 12 80 45 34 G 1/8" 27.5 6,0 4 15 0.12
15 G1/2" 14 95 55 46 G 1/8" 32,5 6,0 4 25 0.31
20 G 3/4" 17 103 63 56 G 1/8" 34,5 6,0 8 40 0.31
25 G1" 17 120 75 70 G 1/8" 40,0 6,0 8 80 0.50
32 G1-1/4" 18 135 98 90 G 1/4" 48,0 4,5 8 150 0.66
40 G1-1/2" 18 160 111 103 G 1/4" 55,0 4,5 8 300 0.97
50 G2" 24 170 130 120 G 1/4" 64,0 4,0 12 450 1.50

容積=襯套關閉時控制介質容積/Volume=?Control?volume?with?closed?sleeve
**??配套不銹鋼的VMP?系列的重量DN10=0,3?DN15=0,4kg?weight?for?VMP?valves?w/stainless?steel?socket=?DN10=0,3?DN15=0,4kg
