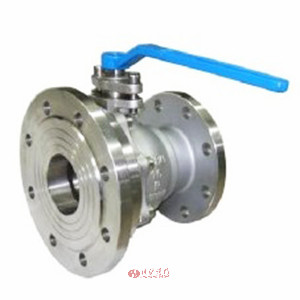

放料球閥 | FQ41F/F46
放料球閥 產品說明
放料球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便, 體積小, 可以做成很大口徑, 密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質 沖蝕, 在各行業得到廣泛的應用。襯氟放料球閥概述:襯氟放料球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝,使密封面致密良好,加之V型PTFE填料組合使閥門達到零泄漏;球體與閥桿鑄為一體,杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性,根本保證使用中的安全性;采用全塑料襯里工藝,耐介質的強腐蝕。

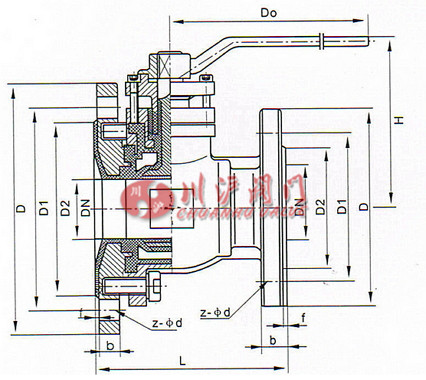

放料球閥 結構尺寸圖
放料球閥 連接尺寸
公稱通徑 | PN1.0主要外形尺寸和連接尺寸 | 重量 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
DN | Weight | |||||||||
L | D | D1 | D2 | f | Z-¢d | b | D0 | H1 | (Kg) | |
25/50 | 125 | 115/140 | 85/110 | 65/90 | 3/3 | 4-14/4-14 | 17/17 | 180 | 105 | 6 |
32/65 | 135 | 140/160 | 100/130 | 78/110 | 3/3 | 4-18/4-14 | 19/17 | 180 | 120 | 7.5 |
40/65 | 150 | 150/160 | 110/130 | 85/110 | 3/3 | 4-18/4-14 | 19/17 | 225 | 140 | 10 |
40/80 | 150 | 150/190 | 110/150 | 85/125 | 3/3 | 4-18/4-18 | 19/19 | 225 | 140 | 10 |
50/80 | 165 | 165/190 | 125/150 | 100/125 | 3/3 | 4-18/4-18 | 21/19 | 225 | 150 | 16 |
50/100 | 165 | 165/210 | 125/170 | 100/145 | 3/3 | 4-18/4-18 | 21/19 | 225 | 150 | 16 |
65/100 | 180 | 185/210 | 145/170 | 120/145 | 3/3 | 4-18/4-18 | 21/19 | 360 | 160 | 20.5 |
65/125 | 180 | 185/240 | 145/200 | 120/175 | 3/4 | 4-18/4-18 | 21/20 | 360 | 160 | 20.5 |
80/125 | 240 | 200/240 | 160/200 | 135/175 | 3/4 | 8-18/8-18 | 21/20 | 420 | 215 | 31 |
80/150 | 240 | 200/265 | 160/225 | 135/200 | 3/4 | 8-18/8-18 | 21/22 | 420 | 215 | 31 |
100/150 | 260 | 220/265 | 180/225 | 155/200 | 3/4 | 8-18/8-18 | 23/22 | 420 | 240 | 43 |
100/200 | 260 | 220/320 | 180/280 | 155/255 | 3/4 | 8-18/8-18 | 23/24 | 420 | 240 | 43 |
