保溫放料閥 | BWFL41H

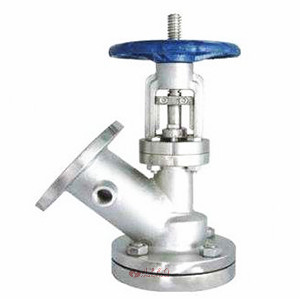

保溫放料閥 產品說明
夾套保溫放料閥主要用于石油、化工、冶金、制藥等各類系統中,以輸送常溫下會凝固的高粘度介質。保溫放料閥的夾套焊裝于閥門的閥體,閥門的側面設置有夾套的連接口。由于增加了夾套,此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格,但結構長度與同規格的閥門相同,夾套中可自由地流過蒸汽或其它熱的保溫介質,確保粘稠介質可順暢地流過閥門。
保溫放料閥 產品特點
名稱 | CF8(304) | CF3(304L) | CF8M(316) | CF3M(316L) | WCB |
---|---|---|---|---|---|
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

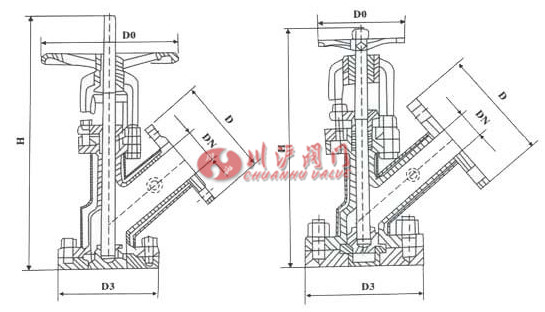

保溫放料閥 結構尺寸圖
保溫放料閥 連接尺寸
口徑 | 上展式 | 下展式 | ||||||
---|---|---|---|---|---|---|---|---|
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
