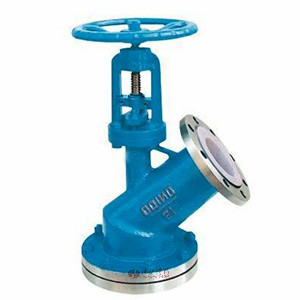

襯氟放料閥 | FL41F46
襯氟放料閥 產品說明
FL41F46襯氟上展、下展式放料閥主要用于反應釜、儲罐和其他容器的底部排料,借助于底部法蘭焊接于儲罐和其他的底部,因此消除工藝介質通常在容器出口的殘留現象,閥體內腔裝有耐沖刷、耐腐蝕的密封圈,在開啟瞬間,可以保護閥體不被介質沖刷、腐蝕,由于閥體閥芯閥桿都全部襯氟,所有接液部分都不會接觸到金屬材料,所有可以適用于大部分的強腐蝕介質。同時,采取短行程閥瓣的設計,在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式,例如,手動,氣動(彈簧復位式、雙作用式、帶手輪和不帶手輪),電動,液動,齒輪等。
襯氟放料閥 產品特點
零件名稱 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M02Ti系列 | ZG00Cr17Ni14M02系列 | WCB系列 |
---|---|---|---|---|---|
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M02Ti | ZG00Cr17Ni14M02 | WCB+F46 |
墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

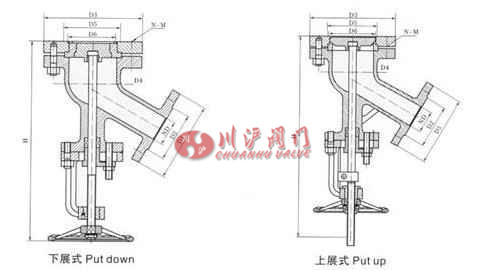

襯氟放料閥 結構尺寸圖
襯氟放料閥 連接尺寸
DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
---|---|---|---|---|---|---|
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 80 | 115 | 85 | ||
32 | 135 | 100 | 135 | 100 | ||
40 | 145 | 110 | 145 | 110 | 80 | 60 |
50 | 165 | 125 | 165 | 125 | 85 | 70 |
65 | 180 | 145 | 180 | 145 | 130 | 85 |
80 | 192 | 160 | 192 | 160 | 135 | 95 |
100 | 215 | 180 | 215 | 180 | 160 | 130 |
125 | 245 | 210 | 245 | 210 | 160 | 140 |
150 | 280 | 240 | 280 | 240 | 185 | 165 |
200 | 335 | 295 | 335 | 295 |
