當前位置：首頁 > 產品中心 > 蝶閥蝶閥
信號蝶閥 | XD71X

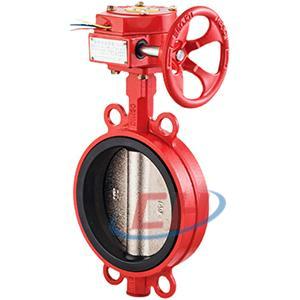

信號蝶閥圖片

信號蝶閥 產品說明
XD71X信號蝶閥是電信號裝置設計于蝸桿、渦輪驅動裝置的頂部，并與閥桿直連轉動，在精密全封閉的機電裝置內，設有閥門開啟度機械指示器和進口電器元件及防銹機件，輸出信號長期穩定可靠。

信號蝶閥 材質
零件名稱
Part?name 		材料
Materials
閥體
Body 		HT200、QT450、WCB、不銹鋼
閥板
Disc 		“QT450鍍鎳、QT450覆尼龍、鋁青銅、304、316、316L、雙相不銹鋼
閥座
Seat 		EPDM、NBR、PTFE、耐磨耐熱EPDM、硅膠、氟膠
EPDM,NBR,PTFE,wear/heat-resistant EPDM,silicone rubber,VITON"
閥軸
Stem 		"45#碳鋼、416不銹鋼、304不銹鋼、316不銹鋼
45#carbon steel,SS416,SS304,SS316°
產品型號
Products?Model 		D41X-10/16
公稱通徑
Nominal?Diameter 		DN40-DN2000
公稱壓力(MPa)
Nominal?Pressure 		PN1.0-1.6MPa
適用介質
Applicable?medium 		水、海水、污水、油、空氣、食品、弱酸堿鹽等
適用溫度
Applicable?temperature 		-29~110℃

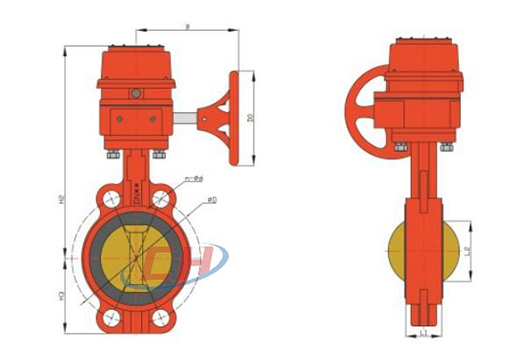

信號蝶閥 結構尺寸圖

信號蝶閥結構圖

信號蝶閥 連接尺寸
規格Size H3 H2 φd φD L1 L2 B D0 單重Kg
DN40 69.5 258 22.0 106.0 33.5 30 134 134 5.50
DN50 70.0 268 22.0 123.0 42.0 32 134 134 6.00
DN65 80.0 281 22.5 154.5 45.0 47 134 134 6.50
DN80 94.0 293 23.0 156.0 45.0 65 134 134 7.10
23.0 160.0
DN100 110.0 308 27.0 212.5 52.0 91 134 134 8.50
DN125 122.0 328 25.5 240.0 55.0 112 134 134 10.00
DN150 134.0 348 24.0 240.0 56.0 146 134 134 11.50
DN200 167.0 393 24.0 295.0 61.0 194 190 261 20.50
25.0 296.0
DN250 203.0 432 31.0 356.0 66.0 242 190 261 28.00
DN300 241.0 454.0 26 432.00 77 292 210 263 39.10
32 407.00
DN350 267.0 502.0 37 466.00 77 325 210 263 47.00
34 476.00
