多層次硬密封蝶閥 | D343H

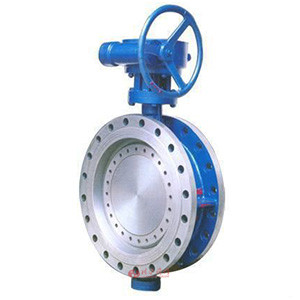

多層次硬密封蝶閥圖片

多層次硬密封蝶閥 產品說明

多層次硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

多層次硬密封蝶閥采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

多層次硬密封蝶閥 材質
公稱通徑 DN（mm） 50～1200
公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
試驗壓力 強度試驗 0.9 1.5 2.4 3.75 6.0
密封試驗 0.66 1.1 1.76 2.75 4.4
氣密封試驗 0.6 0.6 0.6 0.6 0.6
適用介質 水、蒸氣、油品、酸類腐蝕性等。
驅動方式 手動、蝸輪傳動、氣動、電動
適用溫度 碳鋼 :-29℃～600℃ 不銹鋼-40℃～600℃

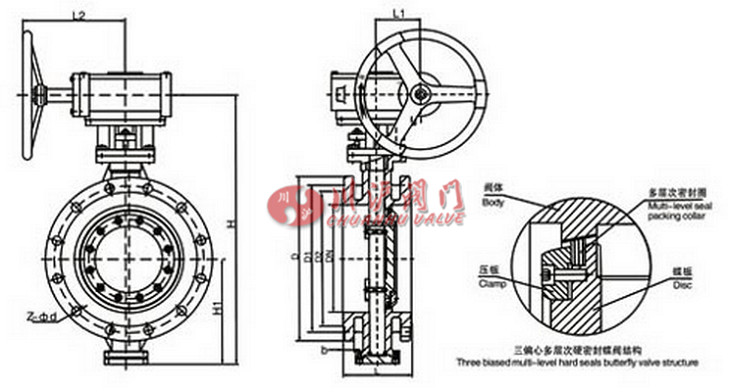

多層次硬密封蝶閥 結構尺寸圖

多層次硬密封蝶閥結構圖

多層次硬密封蝶閥 連接尺寸
公稱通徑 DN(mm) 主要外型和連接尺寸PN6
L D D1 D2 b H H1 L1 L2 Z-d
50 108 140 110 90 16 320 65 40 130 4-14
65 112 160 130 110 16 370 90 40 130 4-14
80 114 190 150 125 18 370 100 40 130 4-18
100 127 210 170 144 18 370 125 48 145 4-18
125 140 240 200 174 18 420 135 70 175 8-18
1S0 140 265 225 199 20 505 172 70 175 8-18
200 152 320 280 254 22 610 240 90 200 8-18
250 165 375 335 309 24 665 265 90 200 12-18
300 178 440 395 363 24 755 295 125 280 12-22
350 190 490 445 413 24 860 330 125 280 12-22
400 216 S40 495 463 24 890 370 125 280 ie-22
450 222 595 5S0 518 24 966 395 130 280 16-22
SOO 229 645 600 568 26 1040 430 130 280 20-22
600 267 755 705 667 30 1285 490 175 365 20-26
700 292 860 810 772 26 1395 545 175 365 24-26
800 318 975 920 878 26 1560 615 225 440 24-30
900 330 1075 1020 978 26 1700 700 225 440 24-30
1000 410 1175 1120 1078 26 1865 715 290 490 28-30
1200 470 1405 1340 1295 28 2125 865 2d0 490 32-33
1400 530 1630 1560 1510 32 2340 950 290 490 36-36
1600 600 1830 1760 1710 34 2580 1070 410 600 40-36
1800 670 2045 1970 1918 36 2880 1200 500 600 44-39
2000 760 2265 2180 2125 38 3200 1350 500 800 48-42
2200 590 2475 2390 2330 60 3730 1300     52-48
2400 650 2685 2600 2540 62 4300 1450     56-48
2600 700 2905 2810 2750 64 4600 1650     60-49
2800 760 3115 3020 2960 48 4900 1750     64-49
3000 810 3315 3220 3160 50 5300 1980     68-49
公稱通徑DN（mm） 主要外型和連接尺寸PN10
L D D1 D2 b H H1 L1 L2 Z-d
50 108 165 125 99 20 320 65 40 130 4-18
65 112 185 145 118 20 370 90 40 130 4-18
80 114 200 160 132 20 370 100 40 130 8-18
100 127 220 180 156 22 370 125 48 145 e-18
125 140 250 210 184 22 420 135 70 175 8-18
150 140 285 240 211 24 505 172 70 175 8-22
200 152 340 295 266 24 610 240 90 200 8-22
250 165 395 350 319 26 66S 265 90 200 12-22
300 178 445 400 370 26 755 295 125 280 12-22
350 190 505 460 429 26 8€0 330 125 280 16-22
400 216 565 515 480 26 890 370 125 280 16-26
450 222 615 565 530 28 966 395 130 280 20-26
500 229 670 620 &82 28 1040 430 130 280 20-26
600 267 780 725 682 34 1285 490 175 365 20-30
700 292 895 840 794 34 1395 545 175 365 24-30
800 318 1015 950 901 36 1560 615 225 440 24-33
900 330 1115 1050 1001 38 1700 700 225 440 28-33
1000 410 1230 1160 1112 38 1865 715 290 490 28-36
1200 470 1455 13S0 1328 44 2125 865 290 490 32-39
1400 530 1675 1590 1530 48 2340 950 290 490 36-42
1600 600 1915 1820 1750 52 2580 1070 410 600 40-46
1800 670 2115 2020 1950 56 2860 1200 500 600 44-48
2000 760 2235 2230 2150 60 3200 1350 500 800 48-4S
2200 590 2500 2440 2370 64 3750 1350     52-56
2400 650 2760 2650 2570 65 4350 1550     56-56
2600 700 2960 2850 2770 67 4600 1650     60-56
2800 760 3290 3050 2980 68 4900 1760     64-64
3000 810 3500 3250 3200 68 5300 1980     64-68
公稱通徑DN(mm) 主要外型和連接尺寸PN16
L D D1 D2 b H H1 L1 L2 Z-d
50 108 165 125 99 20 320 85 40 130 4-18
65 112 185 145 118 20 320 90 40 130 4-18
80 114 200 160 132 20 370 100 40 130 8-18
100 127 220 180 156 22 370 125 48 145 d-18
125 140 250 210 164 22 420 135 70 175 8-18
150 140 285 240 211 24 505 172 70 175 8-22
200 152 340 295 266 24 610 240 90 200 12-22
250 165 405 355 319 26 665 265 90 200 12-26
300 178 460 410 370 28 755 295 125 280 12-26
350 190 520 470 429 30 860 330 135 280 16-26
400 216 580 525 480 32 890 370 125 280 16-30
450 222 640 585 $48 34 966 395 130 280 20-30
500 229 715 650 609 36 1040 430 130 280 20-33
600 267 840 770 720 38 1285 490 175 365 20-36
700 292 910 840 794 40 1395 545 175 365 24-36
800 318 1025 950 901 42 1560 615 225 440 24-39
900 330 1125 1050 1001 44 1700 700 225 440 28-39
1000 410 1255 1170 1112 46 1865 715 290 490 28-42
1200 470 1485 1390 1328 52 2125 865 290 490 32-48
1400 530 1685 1590 1530 58 2340 950 290 490 36-48
1600 600 1930 1820 1750 64 2580 1070 410 600 40-55
1800 670 2130 2020 1950 68 2880 1200 500 600 44-55
2000 760 2345 2230 2150 70 3200 1350 500 800 48-60
