產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 蝶閥蝶閥
襯膠法蘭蝶閥 | D341J

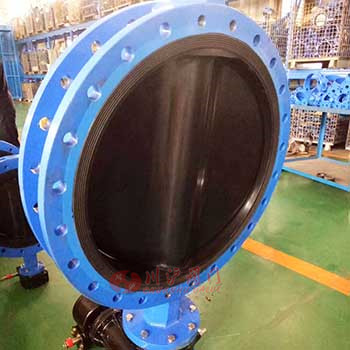

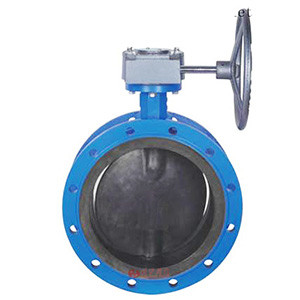

襯膠法蘭蝶閥圖片

襯膠法蘭蝶閥 產品說明
D41X(半襯)、D41J、D41J(全襯)手動襯膠蝶閥 是用隨閥桿一起轉動的蝶板做啟閉件,用以實現閥門開啟、關閉與調節. 雙德手動襯膠蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50%,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.

襯膠法蘭蝶閥 材質
零件名稱 材料
閥體 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O
襯膠法蘭蝶閥 性能參數
公稱通徑 DN(mm) 50~2000
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。
襯膠法蘭蝶閥 結構尺寸圖

襯膠法蘭蝶閥結構圖

襯膠法蘭蝶閥 連接尺寸
公稱通徑 長度 外形尺寸 連接尺寸
0.6MPa 1.0MPa 1.6MPa
mm L H H0 A B D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 108 63 306 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 112 70 321 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 114 83 346 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 127 105 387 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 140 115 411 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 140 137 447 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 152 164 572 270 280 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 165 206 646 270 280 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 178 230 738 380 420 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 190 248 761 380 420 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 216 289 877 450 470 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 222 320 938 480 490 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 229 343 993 480 490 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 267 413 1131 480 490 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 292 478 1476 640 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 318 525 1533 640 660 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 330 585 1655 750 860 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 410 640 1765 850 900 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42

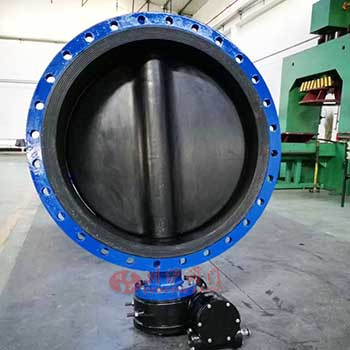

襯膠法蘭蝶閥圖片

襯膠法蘭蝶閥圖片 襯膠法蘭蝶閥圖片
