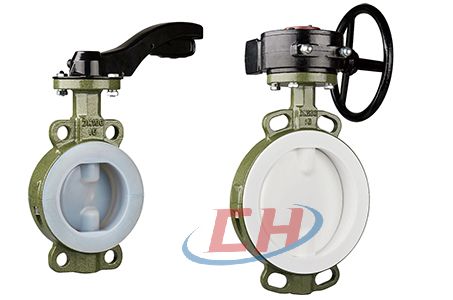

襯氟對夾蝶閥 | D371F46
襯氟對夾蝶閥 產品說明
襯氟對夾蝶閥采用對分兩片式閥體組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,閥門可承受襯里材料介紹的介質腐蝕,采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊,完全達到介質的零泄漏。 特點:
全襯聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料襯里蝶閥,具有耐腐蝕、無泄漏、壽命長等優點。襯四氟電動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
襯氟對夾蝶閥 材質
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
---|---|---|---|---|---|---|---|
Z | C | P | R | PL | RL | ||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 蝶板 | WCB | CF8 | CF8M | CF3 | CF3M | |
3 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
4 | 襯里/閥座 | PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
5 | 緊固銷 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 | |
6 | 填料 | PTFE(F4) | |||||
7 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF8 | |
8 | 支架 | WCB | CF8 | CF8 | |||
9 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
10 | 螺母 |
45 | 1Cr18Ni9 | 0Cr18Ni9 |

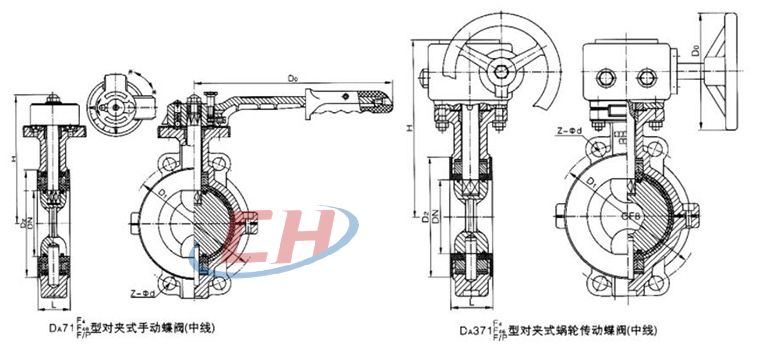

襯氟對夾蝶閥 結構尺寸圖
襯氟對夾蝶閥 連接尺寸
公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
---|---|---|---|---|---|---|---|---|
DN(mm) | NPS(inch) | PN1.0MPa | ||||||
40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
100 | 4 | 56 | 215 | 180 | 155 | 3 | 22 | 8-φ16 |
125 | 5 | 64 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
150 | 6 | 70 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
200 | 8 | 71 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
250 | 10 | 76 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
300 | 12 | 83 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
350 | 14 | 92 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 |
450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ25 |
600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 |
700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 |
800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 |
900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 |
1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 |
1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 |
PN1.6MPa | ||||||||
40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 56 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 64 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 70 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
200 | 8 | 71 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
250 | 10 | 76 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
300 | 12 | 83 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
350 | 14 | 92 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
600 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
900 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
