產品中心-上海川滬閥門廠

當前位置：首頁 > 產品中心 > 蝶閥蝶閥
單夾式手動蝶閥 | LTD71X

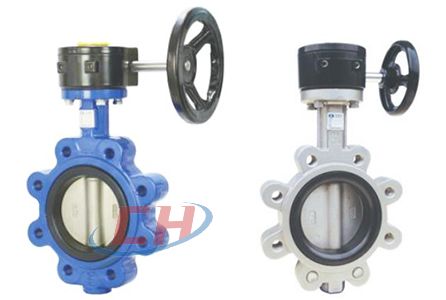

單夾式手動蝶閥圖片

單夾式手動蝶閥 產品說明
單夾式手動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，其結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
單夾式手動蝶閥廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用
單夾式手動蝶閥 材質
零件名稱 材料
閥體 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板 鑄鋼、不銹鋼及特殊材料
密封圈 各種橡膠、聚四氟
閥桿 2Cr13、不銹鋼
填料 O型圈、柔性石墨O
單夾式手動蝶閥 性能參數
設計標準 ?API 609, MSS SP-67
結構長度 API 609, MSS SP-67, DIN3202, BS EN558-1
法蘭標準 ANSI B16.1 class125, BS4504 PN10/PN16,
DIN2501 PN10/PN16
檢驗試驗 API 598
驅動方式 蝸輪、手動、電動、氣動

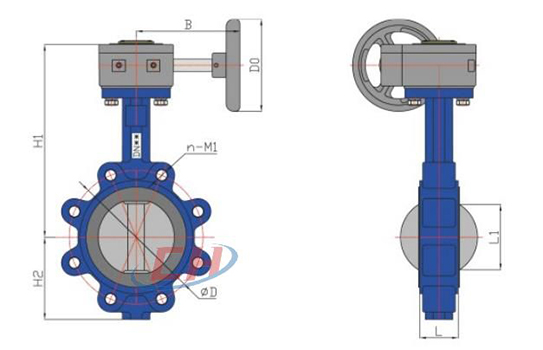

單夾式手動蝶閥 結構尺寸圖

單夾式手動蝶閥結構圖

單夾式手動蝶閥 連接尺寸
規格Size φD n-M1 H1 H2 L L1 B D0 單重Kg
DN40 110.00 4-M16 171 71 33.5 30 131 121 3.20
DN50 125.00 4-M16 181 70 42 32 131 121 4.70
DN65 145.00 4-M16 194 80 45 47 131 121 5.10
DN80 160.00 4-M16 206 94 45 65 131 121 5.80
160.00 8-M16
DN100 180.00 8-M16 228.5 108 52.1 91 143.5 160 9.68
DN125 210.00 8-M16 248.5 122 55 112 143.5 160 11.58
DN150 240.00 8-M20 268.5 134 56 146 143.5 160 11.78
DN200 295.00 8-M20 303 167 61 194 181 220 20.04
295.00 12-M20
DN250 350.00 12-M20 342 203 66 242 181 220 28.94
355.00 12-M24
DN300 400.00 12-M20 386 241 77 292 232.5 280 40.00
410.00 12-M24
DN350 460.00 16-M20 429.5 267 77 325 232.5 280 64.53
470.00 16-M24
DN400 515.00 16-M24 481 310 87 380 262 350 106.75
525.00 16-M27
DN450 565.00 20-M24 511 331 105 428 262 350 129.25
585.00 20-M27
DN500 620.00 20-M24 643 379 130 474 317 300 170.00
650.00 20-M30
DN600 725.00 20-M27 748 463 152 573 334 300 291.00
770.00 20-M33
DN700 840.00 24-M27 839 525 164 673 280 400 /
840.00 24-M33
DN800 950.00 24-M30 887 546 190 770 280 400
950.00 24-M36

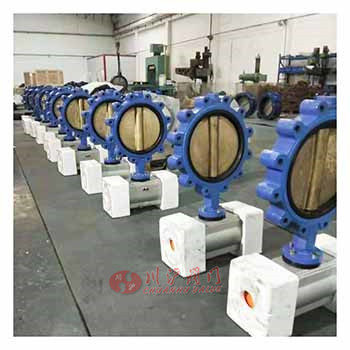

單夾式手動蝶閥圖片

單夾式手動蝶閥圖片 單夾式手動蝶閥圖片
