硬密封對夾蝶閥 | D373H

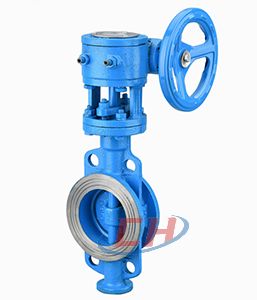

硬密封對夾蝶閥圖片

硬密封對夾蝶閥 產品說明
硬密封對夾蝶閥D373H采用軸中心雙偏離閥結構中心結合密封面非對稱設計，使閥板在 0-90°的全行程范圍內均與閥座無磨擦。閥座采用多層次結構，利用金屬與特殊非金屬材料的結合構成的密封面，更有效地保證了無泄漏。該系列蝶閥密封壽命長；密封性能卓越，同時能滿足高溫工況的要求，適用工業過程控制中的氣體與液體的調節與切斷運用。 廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程、水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸氣的介質進行載止或調節流量控制。

硬密封對夾蝶閥 技術參數
公稱壓力
Nominal pressure 		0.6MPa 1.0MPa 1.6MPa 2.5MPa
公稱通徑
Nominal diameter 		80~3000
mm 		80~3000
mm 		80~2000
mm 		80~1200
mm
密封試驗
Seal test 		0.66MPa 1.1MPa 1.76MPa 2.75MPa
殼體強度試驗
Shell strength tes 		0.9MPa 1.5MPa 2.4MPa 3.75MPa
適用溫度
Applicable temperature 		≤100℃~600℃
適用介質
Applicable medium 		煙氣、熱水、蒸汽、煤氣、酸、堿、食品 Flue gas, hot water, steam,gas, acld, alkall,food
驅動形式
Driving form 		蝸輪傳動、電動、氣動
Worm gear drive,electric,pneumatic
偏心結構示意圖

偏心結構示意圖

硬密封對夾蝶閥 材質
閥體
valve body 		鑄鋼、不銹鋼、球墨鑄鐵
Cast steel, stainless steel, ductile cast iron
閥座
valve seat 		不銹鋼
stainless steel
蝶板
Disc 		鑄鋼、不銹鋼、球墨鑄鐵
Cast steel, stainless steel, ductile cast iron
密封圈
sealring 		不銹鋼、橡膠
Stainless steel, rubber
閥桿
stem 		2Cr13不銹鋼、1Cr13不銹鋼、45#鋼
2Cr13 stainless steel,1Cr13 stainless steel, 45#steel
襯套
bushing 		鑄鉬青銅自潤軸承
Cast molybdenum bronze self lubrication bearing
硬密封對夾蝶閥 結構尺寸圖

硬密封對夾蝶閥結構圖

硬密封對夾蝶閥 連接尺寸
通徑 主要尺寸 0.6MPa 1.0MPa 1.6MPa
DN L(短) L(長) H H1 D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d
50 43 43 272 200 110 90 4-14 125 100 4-18 125 100 4-18
65 46 46 335 225 130 110 4-14 145 120 4-18 145 120 4-18
80 49 64 355 240 150 125 4-18 160 135 4-18 160 135 4-18
100 56 64 385 255 170 145 4-18 180 155 4-18 180 155 4-18
125 64 70 455 305 200 175 4-18 210 185 4-18 210 185 4-18
150 70 76 490 325 225 200 4-18 240 210 4-22 240 210 4-22
200 71 89 590 380 280 255 4-18 295 265 4-22 295 265 4-22
250 76 114 655 410 335 310 4-18 350 320 4-22 355 320 4-26
300 83 114 740 460 395 362 4-22 400 368 4-22 410 375 4-26
350 92 127 840 525 445 412 4-22 460 428 4-M20 470 435 4-M24
400 102 140 890 545 495 462 4-M20 515 482 4-M24 525 485 4-M27
450 114 152 1010 630 550 518 4-M20 565 532 4-M24 585 545 4-M27
500 127 152 1065 650 600 568 4-M20 620 585 4-M24 650 608 4-M30
600 154 178 1140 680 705 670 4-M24 725 685 4-M27 775 718 4-M33
700 165 229 1268 780 810 775 4-M24 840 800 4-M27 840 788 4-M33
800 190 241 1432 860 920 880 4-M27 950 905 4-M30 950 898 4-M36
900 203 241 1528 900 1020 980 4-M27 1050 1005 4-M30 1050 998 4-M36
1000 216 300 1698 1000 1120 1080 4-M27 1160 1115 4-M33 1170 1110 4-M39
1200 254 360 1910 1100 1340 1295 4-M30 1380 1325 4-M36 1390 1325 4-M45
1400 279 390 2140 1200 1560 1510 4-M33 1590 1530 4-M39 1590 1530 4-M45
1600 318 440 2420 1330 1760 1710 4-M33 1820 1760 4-M45 1820 1750 4-M52
通徑 主要尺寸 2.5MPa 4.0MPa 6.4MPa
DN L(短) L(長) H H1 D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d D1 D2 Z-φ(M)d
50 43 43 272 200 125 100 4-18 125 100 4-18 125 102 4-18
65 46 46 335 225 145 120 4-18 145 120 4-18
80 49 64 355 240 160 135 4-18 160 135 4-18 160 138 4-18
100 56 64 385 255 190 160 4-22 190 160 4-22 190 162 4-22
125 64 70 455 305 220 188 4-26 220 188 4-26 220 188 4-26
150 70 76 490 325 250 218 4-26 250 218 4-26 250 218 4-26
200 71 89 590 380 310 278 4-26 320 282 4-M27 320 285 4-M27
250 76 114 655 410 370 332 4-30 385 345 4-M30 385 345 4-M30
300 83 114 740 460 430 390 4-M27 450 408 4-M30 450 410 4-M30
350 92 127 840 525 490 448 4-M30 510 465 4-M33 510 465 4-M33
400 102 140 890 545 550 505 4-M33 585 535 4-M36 585 535 4-M36
450 114 152 1010 630 600 555 4-M33 610 560 4-M36 610 460 4-M36
500 127 152 1065 650 660 610 4-M33 670 612 4-M39 670 615 4-M39
600 154 178 1140 680 770 718 4-M36 795 735 4-M45 795 735 4-M45
700 165 229 1268 780 875 815 4-M39
800 190 241 1432 860 990 930 4-M45
900 203 241 1528 900 1090 1028 4-M45
1000 216 300 1698 1000 1210 1140 4-M52
1200 254 360 1910 1100 1420 1350 4-M52
