衛生級焊接蝶閥 | WD61X

衛生級焊接蝶閥圖片

衛生級焊接蝶閥 產品說明
衛生級焊接蝶閥WD61X采用高精度數控加工，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。閥門廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、乳制品，酒類、飲料、 生化工業過程控制場合。

衛生級焊接蝶閥 技術參數
材質 304不銹鋼、316不銹鋼、316L不銹鋼等
公稱通徑 Φ19~Φ159(3A, SMS, ISO, DS)、DN10-DN200（DIN）
公稱壓力 1.0MPa
密封材質 硅膠、EPDM橡膠等
控制方式 開關型、調節型
驅動方式 手柄、蝸輪、電動、氣動等

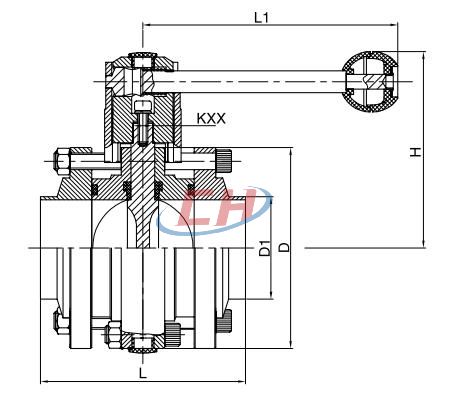

衛生級焊接蝶閥 結構尺寸圖

衛生級焊接蝶閥結構圖

衛生級焊接蝶閥 連接尺寸

3A, SMS, ISO, DS尺寸

SIZE D1 D L L1 H KXK
1/2" 12.7 78 100 126 86 8X8
3/4" 19 78 100 126 86 8X8
1" 25.4 78 100 126 86 8X8
1-1/4" 31.8 78 100 126 86 8X8
1-1/2" 38.1 86 100 126 90 8X8
45 45 90 100 126 92 8X8
2" 50.8 102 104 133 102 10X10
57 57 102 104 144 104 10X10
2-1/2" 63.5 115 112 144 109 10X10
3" 76.2 128 112 144 115 10X10
3.5" 89 139 120 144 123.5 11X11
4" 101.6 154 128 144 131 11X11
108 108 159 128 160 133.5 11X11
114 114.3 159 128 160 133.5 11X11
5" 127 185 160 220 146.5 11X11
133 133 185 160 220 146.5 11X11
6" 152.4 215 180 220 161.5 11X11
159 159 215 180 220 161.5 11X11
168.3 168.3 215 180 220 161.5 11X11
8" 203.2 285 180 284 199 14X14
219 219 285 180 284 199 14X14

DIN尺寸

SIZE D(系列1) D(系列2) D L L1 H t KXK
DN10 12 13 78 100 126 86 1.5 8X8
DN15 18 19 78 100 126 86 1.5 8X8
DN20 22 23 78 100 126 86 1.5 8X8
DN25 28 29 78 100 126 86 1.5 8X8
DN32 34 35 78 100 126 86 1.5 8X8
DN40 40 41 90 100 126 92 1.5 8X8
DN50 52 53 102 104 133 102 1.5 10X10
DN65 70   120 112 144 111 2.0 10X10
DN80 85   134 120 160 121 2.0 11X11
DN100 104   154 128 160 131 2.0 11X11
DN125 129   185 160 220 146.5 2.0 11X11
DN150 154   215 180 220 161.5 2.0 11X11
DN200 204   285 180 284 199 2.0 14X14
