CHV精小型電動執行器 | CHV型

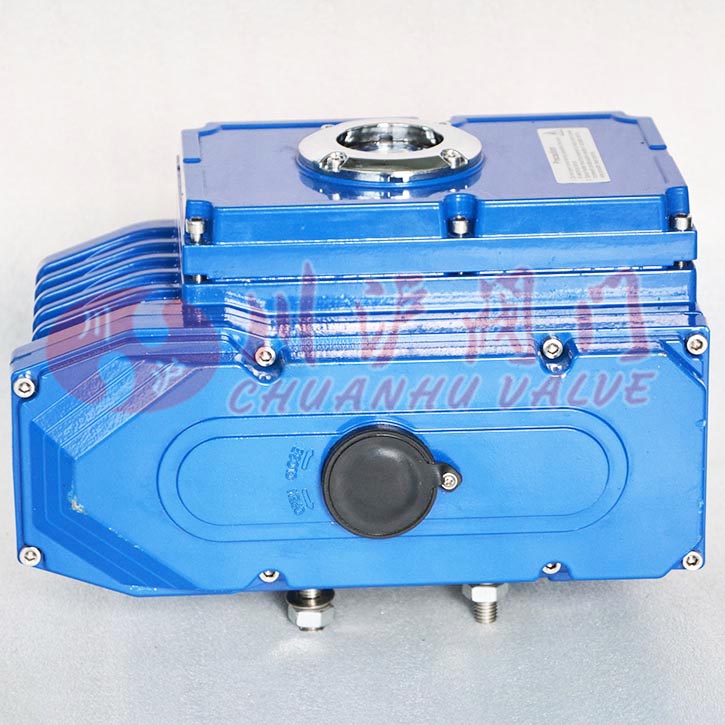

CHV精小型電動執行器圖片

CHV精小型電動執行器 產品說明
CHV精小型電動執行器用于控制0°~270°旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱,輕工等各行業中。它以380V/220V/110V交流電源為驅動電源,以4-20mA電流信號或0-10V DC 電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,大輸出扭距達4000N·m。

CHV精小型電動執行器 技術參數
外 殼 防水級別 IP67,NEMA4 and 6
電機電源 110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10%
控制電源 110/220V AC 單相,50/60 Hz, ±10%
電 機 鼠籠式異步電動機
限位開關 2 X 開/關, SPDT,250V AC 10A
輔助限位開關 2 X 開/關, SPDT,250V AC 10A
行 程 90°~270 ±10°(0°~270°)
失效保護/操作溫度 內置熱保護,開120℃ ±5℃ /關 97℃ ±15℃
指 示 器 連續的位置指示
手動操作 機械手柄
自鎖裝置 蝸輪,蝸桿機構提供自鎖
機械限位 2個外部調整螺栓
干 燥 器 7-10W (110/220V AC)防冷凝
接 線 孔 2個M18
環境溫度 -20℃-- +70℃
潤 滑 鋁基潤滑脂(EP 型)
CHV精小型電動執行器 產品特點
殼體 殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67,NEMA4和6,并有IP68型供選擇
電機 全封閉式鼠籠式電機,體積小,扭距大,慣性力小,絕緣等級為F級,內置熱保護開關,可防止損壞電機
指示器 指示器安裝在中心軸上,可以觀察閥門位置。透鏡采用凸出鏡設計,不積水,觀察更方便
干燥器 用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥
密封 密封性好,標準產品防護等級是IP67,并可選IP68防護等級
自鎖 精密的蝸輪蝸桿機構可高效傳輸大扭距,效率高,噪音低(大50分貝),壽命長;有自鎖功能,防止反轉,傳動部分穩定可靠,無需再加油
安裝 底部安裝尺寸符合ISO5211/ DIN3337國際標準,孔成雙四方形便于帶方桿的閥線性或45°轉角安裝,適應性強??梢源怪卑惭b,也可以水平安裝
線路 控制線路符合單相或三相電源標準,線路布置緊湊合理,接線端子可有效滿足各種附加功能的要求
手動結構 手柄的設計保證安全可靠、省力、體積小。不通電時,扳動手柄可進行手動操作。不用手動時,將板手置于板手夾內,方便使用
限位開關 機械,電子雙重限位。機械限位螺釘可調,安全可靠;電子限位開關由凸輪機構來控制,簡單的調整機構能精確并方便地設定位置,且不受手輪過量的影響
防脫螺栓 拆除外殼時,螺栓附在殼體上,不會脫落
CHV精小型電動執行器 選型參數
型號 輸出扭矩 90°動作時間 輸出軸 電機 額定電流(A)50HZ 手輪轉數 重量
N·M s mm W 220V N KG
CH-05 50 30 14x14/φ20 10 0.25 10 3.6
CH-08 80 30 14x14/φ20 10 0.25 10 3.6
CH-10 100 30 17x17/φ25 15 0.35 7.5 4.6
CH-15 150 30 17x17/φ25 15 0.37 7.5 4.6
CH-20 200 30 27x27/φ42 45 0.3 48 13
CH-30 300 30 27x27/φ42 45 0.31 48 13.4
CH-40 400 30 27x27/φ42 60 0.33 48 13.8
CH-60 600 30 27x27/φ42 90 0.33 48 14
CH-80 800 45 27x27/φ42 180 0.47 48 14.3
CH-100 1000 135 maxφ65 180 0.47 130 60
CH-160 1600 135 maxφ65 180 0.85 130 60
CH-200 2000 135 maxφ65 180 0.85 130 60
CH-300 3000 135 maxφ65 180 0.85 130 60
CHV精小型電動執行器 圖片

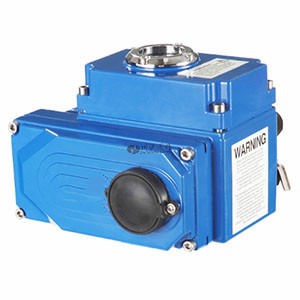

CHV精小型電動執行器圖片


CHV精小型電動執行器 接線圖

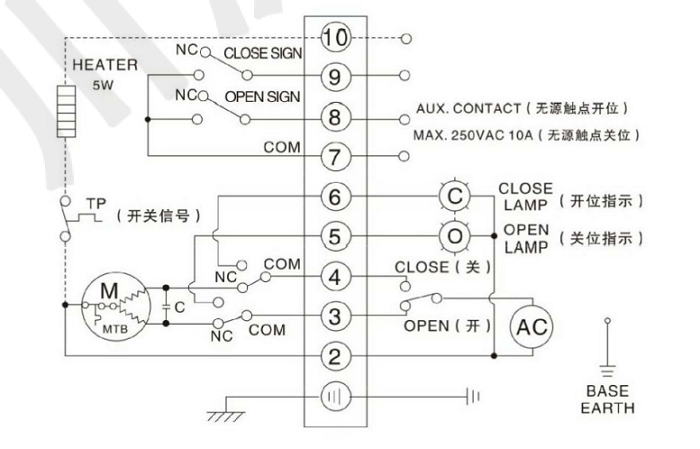

開關型接線圖(AC220V電壓)帶無源觸點反饋

開關型接線圖

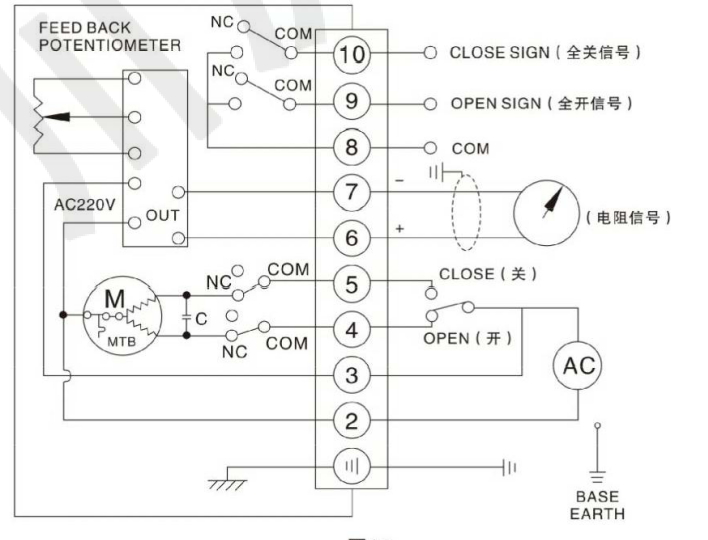

調節型接線圖(AC220V電壓)帶無源觸點反饋

調節型接線圖

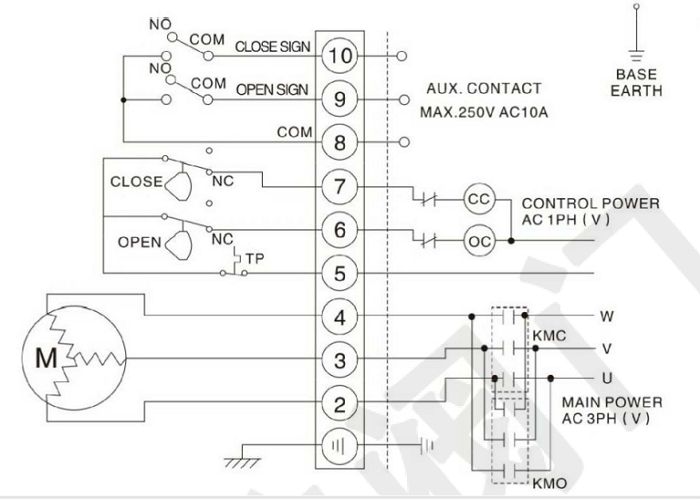

三相電接線圖(AC380V\AC440V)

三相電接線圖

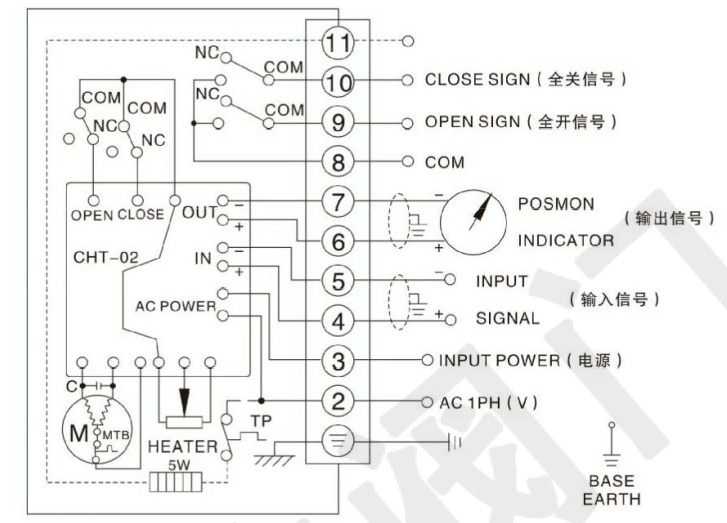

開關量輸入4-20mA及開關信號輸出接線圖

開關量輸入4-20mA及開關信號輸出接線圖

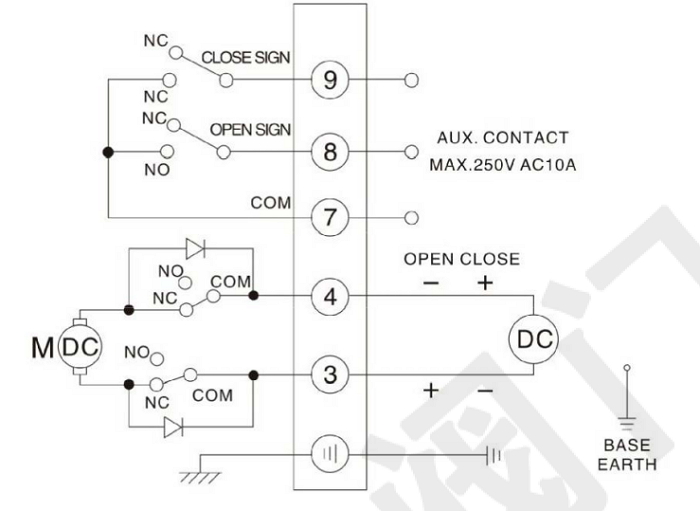

直流開關型接線圖(DC24V)

直流開關型接線圖
