381調節型電動執行器 | 調節閥執行器

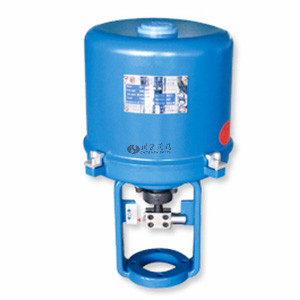

381調節型電動執行器 產品說明
3810型直行程電動執行器是以AC220單相交流電為電源,接受來自DCS、PLC系統和其他操作器的DC4~20mA,標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路,包含完整的保護功能,可現場控制或遠程控制,被設計成匣子形式,并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點,可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。因此381L直行程電動執行器被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。
381調節型電動執行器 技術參數
電源:AC220±50%,50HZ。
耗電功率(額定負載時)
規格A型執行器 50VA;
規格B型執行器 150VA;
規格C型執行器 220VA。
控制精度:基本誤差:±1% 回差≤1% 死區≤1%
工作行程調整范圍:"零點"±25%"行程"20%~100%
外部配線:輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。
機型 | 普通型(S型)執行器 | 隔爆型(X型)執行器 |
---|---|---|
電源電纜 | 3芯S=1.5mm2 | 3芯S=1.5mm2 外徑φ9±1 |
信號電纜 | 4芯S=1.5mm2 | 4芯S=1.5mm2 外徑φ11±1 |
電纜引入口 | 2-PF(G1/2) | 可安裝保護套管PF3/4(G3/4) |
381調節型電動執行器 環境條件
環境條件 | 普通型(S型)執行器 | 隔爆型(X型)執行器 |
---|---|---|
環境溫度 | 無空間加熱器-10℃~60℃ | -10℃~40℃ |
有空間加熱器-35℃~60℃ | ||
相對濕度 | 95%以下 | 45%~85% |
環境氣體 | 無腐蝕氣體 | |
機械振動 | 1.5g以下 |
|
機型 | 普通型(S型)執行器 | 隔爆型(X型)執行器 |
電源電纜 | 3芯S=1.5mm2 | 3芯S=1.5mm2 外徑φ9±1 |
信號電纜 | 4芯S=1.5mm2 | 4芯S=1.5mm2 外徑φ11±1 |
電纜引入口 | 2-PF(G1/2) | 可安裝保護套管PF3/4(G3/4) |
381調節型電動執行器 保護等級
IP55。隔爆等級Exd Ⅱ BT4。
過載保護
規格A、B型執行器可任選,規格C型執行器必配。
381調節型電動執行器 選型參數
型號 | 額定輸出力N | 速度mm/s | 大行程 |
---|---|---|---|
381LSA-08 381LXA-08 |
800 800 |
4.2 4.2 |
30 |
381LSA-20 381LXA-20 |
2000 2000 |
2.1 2.1 |
|
381LSB-30 381LXB-30 |
3000 3000 |
3.5 3.5 |
60 |
381LSB-50 381LXB-50 |
5000 5000 |
1.7 1.7 |
|
381LSC-65 | 6500 | 2.8 | 100 |
381LSC-99 | 10000 | 2.0 | |
381LSC-160 | 16000 | 1.0 |
381調節型電動執行器 接線圖
