產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 電動執行器電動執行器
CHQ智能一體化電動執行器 | 角行程執行器

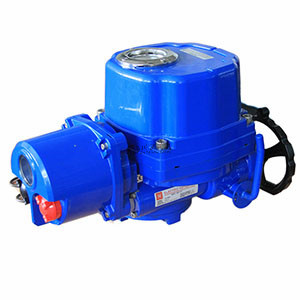

CHQ智能一體化電動執行器圖片

CHQ智能一體化電動執行器 產品說明
CHQ智能一體化電動執行器用于控制0°~270°旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱,輕工等各行業中。它以380V/220V/110V交流電源為驅動電源,以4-20mA電流信號或0-10V DC 電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,大輸出扭距達4000N·m。

CHQ智能一體化電動執行器 技術參數
外殼 防水級別 IP67,NEMA4 and 6
電機電源 110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制電源 110/220V AC 1PH,50/60 Hz, ±10%
電機 鼠籠式異步電動機
限位開關 2 X 開/關, SPDT,250V AC 10A
輔助限位開關 2 X 開/關, SPDT,250V AC 10A
扭距開關 開/關 ,SPDT,250V AC 10A
行程 90°±10°
失速保護/操作溫度 內置熱保護,開150℃ ±5℃ /關 97℃ ±15℃
指示器 連續的位置指示
手動操作 機械離合機構
自鎖裝置 蝸輪,蝸桿機構提供自鎖
機械限位 2個外部調整螺栓
干燥器 7-10W (110/220V AC)防冷凝
接線孔 2個PF 3/4"
環境溫度 -20℃--+70℃
潤滑 鋁基潤滑脂(EP 型)
材料 鋼,鋁合金,鋁青銅,聚碳酸脂
環境溫度 大90% RH
抗震性能 X Y Z 10g,0.2~34 Hz,30分鐘
外涂層 干粉,環氧聚酯
CHQ智能一體化電動執行器 產品特點
殼體 殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67,NEMA4和6,并有IP68型和防爆型供選擇
電機 全封閉式鼠籠式電機,體積小,扭矩大,慣性力小,絕緣等級為F級,內置過熱保護開關,可防止過熱損壞電機
指示器 指示器安裝在中心軸上,可以觀察閥門位置。鏡面采用凸透鏡設計,不積水,觀察更方便
干燥器 用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥
自鎖 精密的雙蝸輪蝸桿機構可高效傳輸大扭矩,效率高,噪音低(大50分貝),壽命長有自鎖功能,防止反轉,傳動部分穩定可靠,出廠已經加滿高效潤滑脂,使用無需再加油
安裝 底部安裝尺寸符合ISO5211國際標準,驅動軸套可拆下根據需要進行加工,適應性強??梢源怪卑惭b,也可以水平安裝
線路 控制線路符合單相或三相電源標準,線路布置緊湊合理,接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出(可根據客戶要求另行加工)
手動結構 手輪的設計保證安全可靠、省力、體積小。不通電時,扳動離合器手柄可進行手動操作。通電時,離合器自動復位。(注:在電機不通電的狀況下,電動執行器將保持永久手動狀態)
扭矩開關 可提供過載保護(QDL-005/008/010除外),在閥門卡澀,有異物時,自動斷開電機電源,更有效的保護閥門和電動執行器不受損壞。(出廠前已設定好,請用戶不要隨意更改設置)
防脫螺栓 拆除外殼時,螺栓附在殼體上,不會脫落。外部螺栓均采用不銹鋼材質
智能模塊 采用集成度高,功耗很低的單片機與模擬電路混合的控制板,更采用全金屬外掛式安裝,使執行器電機熱源與控制板有效隔離,很大程度地提高了軟件及硬件的抗干擾性能及耐溫性
閥位數字顯示 執行器在打開或關閉過程中,閥位的變化在液晶屏上以大數字方式實時顯示
相序自動調整 智能型執行器自動檢測接入的三相電源相序,無需用戶考慮三相電源的相序問題
CHQ智能一體化電動執行器 選型參數
型號
Model
大輸出扭矩
Max output torque
動作時間
Operating time 60/50HZ

軸徑
Max bore size
電機
F級
F-class motor
額定電流(A)50HZ
Rated Current(A)50HZ
手輪轉速
Handwheel revolution
重量Weight
單相
single phase
三相
three phases
N.M 90° mm W 110V 220V 380V 440V N Kg
CHQ-005 50 18/22 Φ20 20 1.10/0.95 0 55/0 54 0 3/0.3 N/A 10 75
CHQ-008 80 18/22 Φ20 20 1.10/0.95 0.55/0.54 0.3/0.3 N/A 10 75
CHQ-010 100 18/22 Φ20 20 110/0.95 0 55/0 54 0 30 3 N/A 10 7 5
CHQ-015 150 21/25 Φ22 40 1.65/1.67 0.88/0.84 0.31/0.31 0.30/0.31 11 17.3
CHQ-020 200 21/25 Φ22 40 1.67/1.67 0 89/0.85 0.31/0.31 0.30/0 31 11 173
CHQ-030 300 26/31 Φ35 90 1.85/1.86 0.92/0.92 0.35/0.35 0.34/0.34 135 22
CHQ-050 500 26/31 Φ35 90 3.60/3.62 1.55/1.58 0.59/0.59 0.58/0.58 135 23
CHQ-060 600 26/31 Φ35 120 3.65/3.62 1.60/2.20 0.60/0.59 0.59/0.58 135 23
CHQ-080 800 31/37 Φ45 180 4.10/4.10 2.15/2.20 0.85/0.85 0.79/0.79 16 5 29
CHQ-120 1200 31/37 Φ45 180 4.20/4.10 2.35/2.30 o.e7/0.87 0.81/0.81 16.5 29
CHQ-200 2000 93/112 Φ65 180 4.10/4.10 2152 20 o.a5/O.a5 0.79/0.79 49.5
CHQ-300 3000 93/112 Φ65 180 4.20/4.10 2.35/2.30 0.85/0.85 0.81/0.81 49 5 75

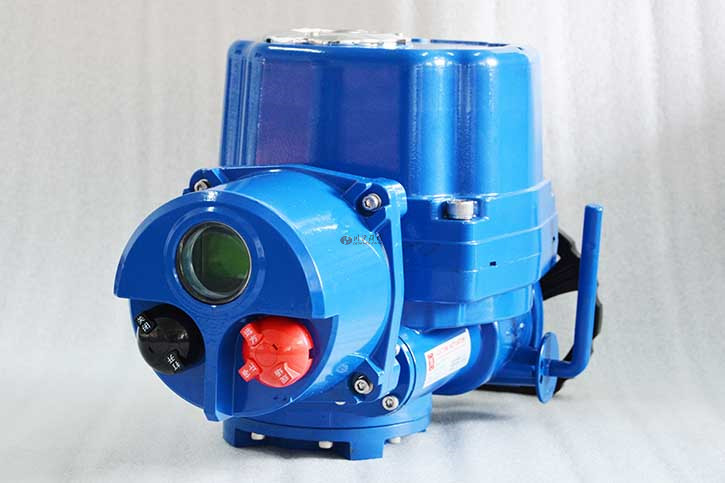

CHQ智能一體化電動執行器 圖片

CHQ智能一體化電動執行器圖片


CHQ智能一體化電動執行器 接線圖

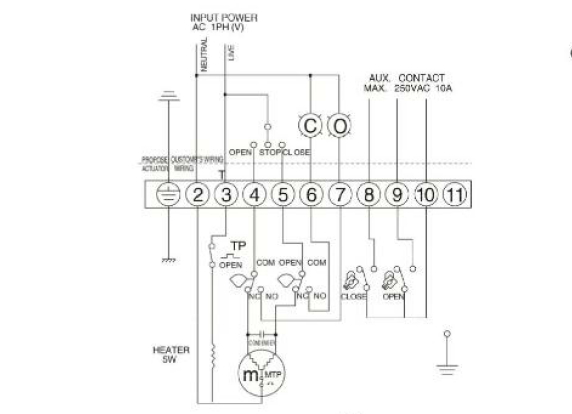

005-010型 AC110V/220V 標準開關型

開關型接線圖

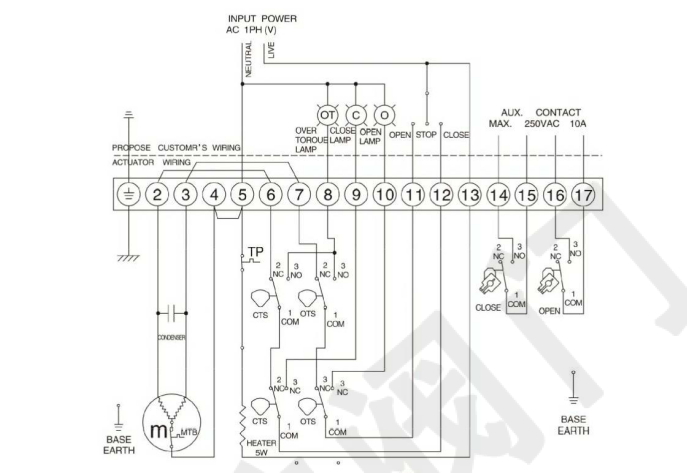

015-500型 AC110V/220V 標準開關型

開關型接線圖

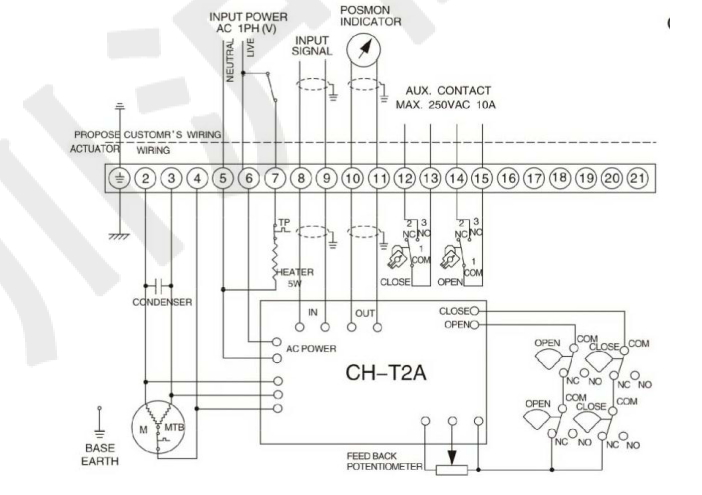

005-010型 模擬量無源觸點信號輸出接線圖

模擬量無源觸點信號輸出接線圖

015-500型 模擬量無源觸點信號輸出接線圖

模擬量無源觸點信號輸出接線圖
