電動執行器-伺服電機的原理及應用

伺服電動機又稱執行電動機,在自動控制系統中,用作執行元件,把所收到的電信號,轉換成電動機軸上的角位移或角速度輸出。分為直流和交流伺服電動機兩大類,其主要特點是:當信號電壓為零時無自轉現象,轉速隨著轉矩的增加而勻速下降。

伺服電機的原理及應用

一、伺服電機是一個典型閉環反饋系統

減速齒輪組由電機驅動,其終端(輸出端)帶動一個線性的比例電位器作位置檢測,該電位器把轉角坐標轉換為一比例電壓反饋給控制線路板,控制線路板將其與輸入的控制脈沖信號比較,產生糾正脈沖,并驅動電機正向或反向地轉動,使齒輪組的輸出位置與期望值相符,令糾正脈沖趨于為0,從而達到使伺服電機精確定位的目的。

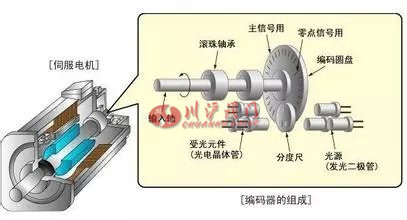

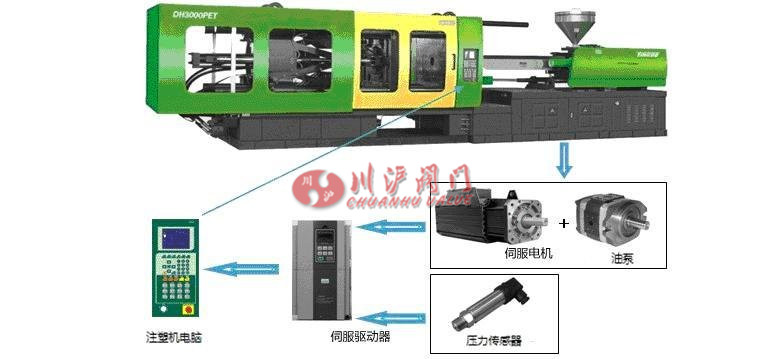

伺服電機內部的轉子是永磁鐵,驅動器控制的U/V/W三相電形成電磁場,轉子在此磁場的作用下轉動,同時電機自帶的編碼器反饋信號給驅動器,驅動器根據反饋值與目標值進行比較,調整轉子轉動的角度。伺服電機的精度決定于編碼器的精度(分辨率)。

伺服電機的原理及應用

1、 直流伺服電機:
輸入或輸出為直流電能的旋轉電機。它的模擬調速系統一般是由2個閉環構成的,既速度閉環和電流閉環,為使二者能夠相互協調、發揮作用,在系統中設置了2個調節器,分別調節轉速和電流。2個反饋閉環在結構上采用一環套一環的嵌套結構,這就是所謂的雙閉環調速系統,它具有動態響應快、抗干擾能力強等優點,因而得到廣泛地應用。
直流伺服電機可應用在火花機,機器手,精確的機器等,同時可加配減速箱,令機器設備帶來可靠的準確性及高扭力。

2、交流伺服電機:
輸入或輸出為交流電能的旋轉電機。?交流伺服電機分為同步和異步電機。
同步電機的主要運行方式有三種,即作為發電機、電動機和補償機運行。作為發電機運行是同步電機主要的運行方式,作為電動機運行是同步電機的另一種重要的運行方式。同步電動機的功率因數可以調節,在不要求調速的場合,應用大型同步電動機可以提高運行效率。
異步電機負載時的轉速與所接電網的頻率之比不是恒定關系。異步電機有較高的運行效率和較好的工作特性,從空載到滿載范圍內接近恒速運行,能滿足大多數工農業生產機械的傳動要求。缺點是異步電機運行時,必須從電網吸取無功勵磁功率,使電網的功率因數變壞。
因此,對驅動球磨機、壓縮機等大功率、低轉速的機械設備,常采用同步電機。由于異步電機的轉速與其旋轉磁場轉速有一定的轉差關系,其調速性能較差(交流換向器電動機除外),適用于驅動無特殊性能要求的各種機械設備。對要求較寬廣和平滑調速范圍的交通運輸機械、軋機、大型機床、印染及造紙機械等,采用直流電機較經濟、方便。

伺服電機的原理及應用

二、交流伺服系統已成為當代高性能伺服系統的主要發展方向

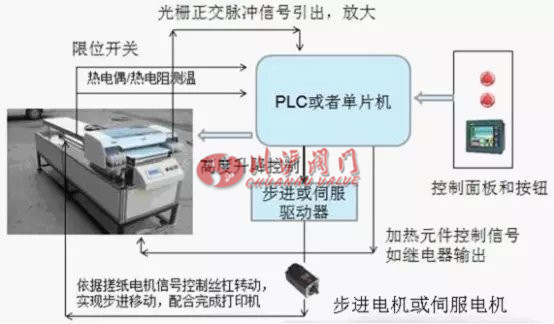

運動控制系統中大多采用全數字式交流伺服電機作為執行電動機。在控制方式上用脈沖串和方向信號實現。
一般伺服都有三種控制方式:速度控制方式、轉矩控制方式、位置控制方式 。
速度控制和轉矩控制都是用模擬量來控制的。位置控制是通過發脈沖來控制的。?
如果控制器本身的運算速度很慢(比如PLC,或低端運動控制器),就用位置方式控制。如果控制器運算速度比較快,可以用速度方式,把位置環從驅動器移到控制器上,減少驅動器的工作量,提高效率(比如大部分中高端運動控制器)。

伺服電機的原理及應用

1、轉矩控制:
轉矩控制方式,是通過外部模擬量的輸入或直接的地址的賦值,來設定電機軸對外的輸出轉矩的大小,具體表現為例如:10V對應5Nm的話,當外部模擬量設定為5V時電機軸輸出為2.5Nm:如果電機軸負載低于2.5Nm時電機正轉,外部負載等于2.5Nm時電機不轉,大于2.5Nm時電機反轉(通常在有重力負載情況下產生)。可以通過即時的改變模擬量的設定來改變?cè)O(shè)定的力矩大小,也可通過通訊方式改變對應的地址的數值來實現。應用主要在對材質的受力有嚴格要求的纏繞和放卷的裝置中,例如饒線裝置或拉光纖設備,轉矩的設定要根據纏繞的半徑的變化隨時更改以確保材質的受力不會隨著纏繞半徑的變化而改變。

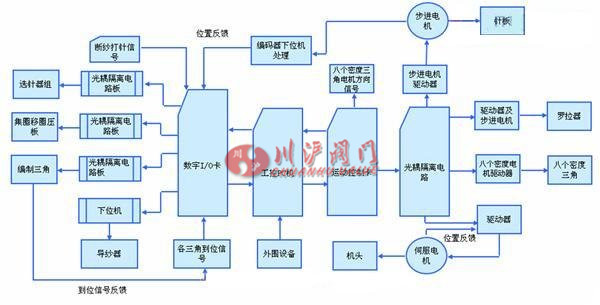

2、位置控制:
位置控制模式,一般是通過外部輸入的脈沖的頻率,來確定轉動速度的大小,通過脈沖的個數來確定轉動的角度,也有些伺服可以通過通訊方式直接對速度和位移進行賦值。由于位置模式可以對速度和位置都有很嚴格的控制,所以一般應用于定位裝置。應用領域如數控機床、印刷機械等等。

3、速度模式:
通過模擬量的輸入或脈沖的頻率,都可以進行轉動速度的控制,在有上位控制裝置的外環PID控制時速度模式也可以進行定位,但必須把電機的位置信號或直接負載的位置信號給上位反饋以做運算用。位置模式也支持直接負載外環檢測位置信號,此時的電機軸端的編碼器只檢測電機轉速,位置信號就由直接的終負載端的檢測裝置來提供了,這樣的優點在于可以減少中間傳動過程中的誤差,增加了整個系統的定位精度。

伺服電機的原理及應用

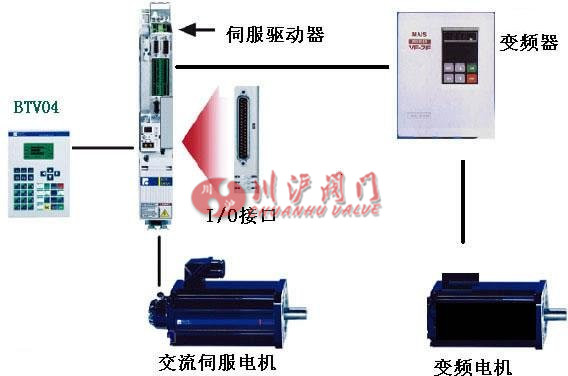

三、伺服與變頻

伺服的基本概念是準確、精確、快速定位。變頻是伺服控制的一個必須的內部環節,伺服驅動器中同樣存在變頻(要進行無級調速)。但伺服將電流環速度環或者位置環都閉合進行控制,這是很大的區別。
除此外,伺服電機的構造與普通電機是有區別的,要滿足快速響應和準確定位?,F(xiàn)在市面上流通的交流伺服電機多為永磁同步交流伺服,但這種電機受工藝限制,很難做到很大的功率,十幾KW以上的同步伺服價格及其昂貴,這樣在現場應用允許的情況下多采用交流異步伺服,這時很多驅動器就是高端變頻器,帶編碼器反饋閉環控制。所謂伺服就是要滿足準確、精確、快速定位,只要滿足就不存在伺服變頻之爭。?

1、兩者的共同點:?
交流伺服的技術本身就是借鑒并應用了變頻的技術,在直流電機的伺服控制的基礎上通過變頻的PWM方式模仿直流電機的控制方式來實現的,也就是說交流伺服電機必然有變頻的這一環節:變頻就是將工頻的50、60HZ的交流電先整流成直流電,然后通過可控制門極的各類晶體管(IGBT,IGCT等)通過載波頻率和PWM調節逆變?yōu)轭l率可調的波形類似于正余弦的脈動電,由于頻率可調,所以交流電機的速度就可調了(n=60f/p ,n轉速,f頻率, p極對數)?

2、談?wù)勛冾l器:?
簡單的變頻器只能調節交流電機的速度,這時可以開環也可以閉環要視控制方式和變頻器而定,這就是傳統意義上的V/F控制方式。
現在很多的變頻已經通過數學模型的建立,將交流電機的定子磁場UVW3相,轉化為可以控制電機轉速和轉矩的兩個電流的分量,UVW每相的輸出要加霍爾效應的電流檢測裝置,采樣反饋后構成閉環負反饋的電流環的PID調節。這樣可以既控制電機的速度也可控制電機的力矩,而且速度的控制精度優于v/f控制,編碼器反饋也可加可不加,加的時候控制精度和響應特性要好很多。

伺服電機的原理及應用

四、談?wù)勊欧?/h2>

驅動器方面:伺服驅動器在發展了變頻技術的前提下,在驅動器內部的電流環,速度環和位置環(變頻器沒有該環)都進行了比一般變頻更精確的控制技術和算法運算,在功能上也比傳統的變頻強大很多,主要的一點可以進行精確的位置控制。通過上位控制器發送的脈沖序列來控制速度和位置(當然也有些伺服內部集成了控制單元或通過總線通訊的方式直接將位置和速度等參數設定在驅動器里),驅動器內部的算法和更快更精確的計算以及性能更優良的電子器件使之更優越于變頻器。

伺服電機的原理及應用

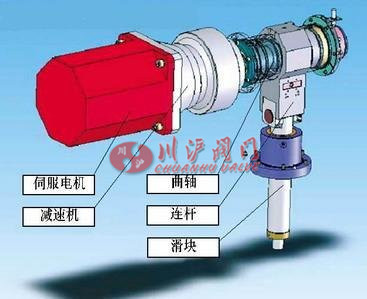

數控伺服電機驅動式主傳動部件

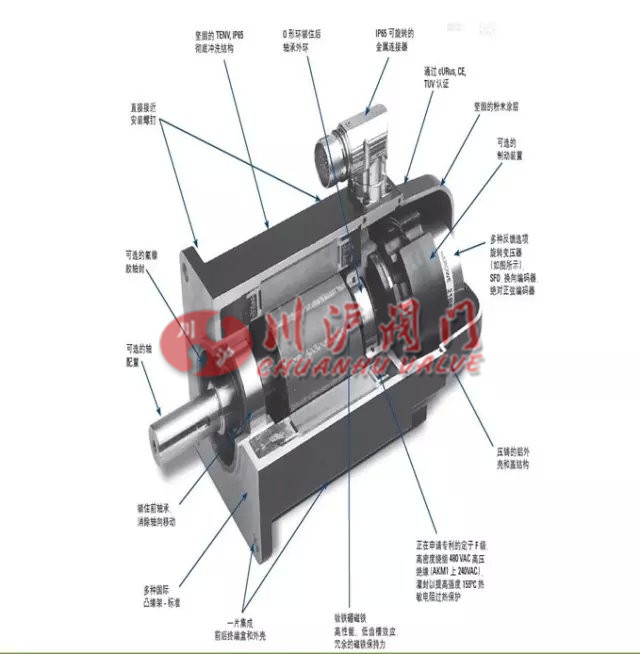

五、電機方面:

伺服電機的材料、結構和加工工藝要遠遠高于變頻器驅動的交流電機(一般交流電機或恒力矩、恒功率等各類變頻電機),也就是說當驅動器輸出電流、電壓、頻率變化很快的電源時,伺服電機就能根據電源變化產生響應的動作變化,響應特性和抗過載能力遠遠高于變頻器驅動的交流電機,電機方面的嚴重差異也是兩者性能不同的根本。就是說不是變頻器輸出不了變化那么快的電源信號,而是電機本身就反應不了,所以在變頻的內部算法設定時為了保護電機做了相應的過載設定。當然即使不設定變頻器的輸出能力還是有限的,有些性能優良的變頻器就可以直接驅動伺服電機。

伺服電機的原理及應用

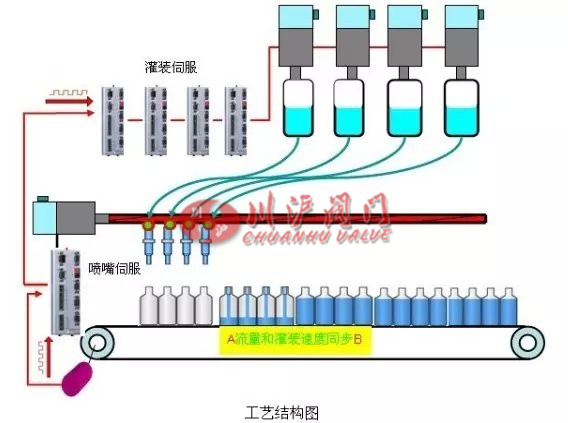

六、應用?

由于變頻器和伺服在性能和功能上的不同,所以應用也不大相同:?
1、在速度控制和力矩控制的場合要求不是很高的一般用變頻器,也有在上位加位置反饋信號構成閉環用變頻進行位置控 ? ? ? 制的,精度和響應都不高。?
2、在有嚴格位置控制要求的場合中只能用伺服來實現,還有就是伺服的響應速度遠遠大于變頻,有些對度的精度和響應 ? ? ? ?要求高的場合也用伺服控制,能用變頻控制的運動的場合幾乎都能用伺服取代,關鍵是兩點:一是價格伺服遠遠高于 ? ? ? 變頻,二是功率的原因:變頻大的能做到幾百KW,甚至更高,而伺服大就幾十KW。

伺服電機的原理及應用

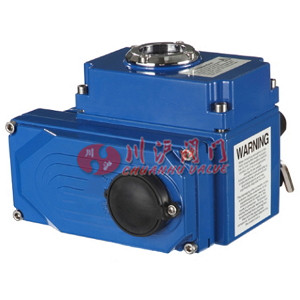

上海川滬閥門生產的直行程電動執行器角行程電動執行器都有伺服電機,可配置用于電動調節閥電動球閥、電動蝶閥等閥門上使用,上海川滬閥門生產的電動執行器廣泛用于冶金、水處理、環保、化工等行業上,得到了廣大客戶的一致好評。咨詢電話:021-51863046
