刀閘閥 | PZ73H

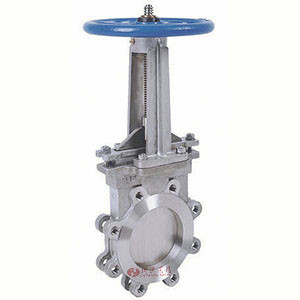

刀閘閥圖片

刀閘閥 產品說明
刀閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀閘閥只能作全開和全關，不能作調節和節流。刀閘閥主要由閥體、O型圈、閘板、閥桿、支架等部件組成。刀閘閥采用對夾一體式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內的沉積，采用可更換式密封結構，一改普通漿液閥與刀型閘閥維修難的問題。閥體材質由傳統的鑄鋼更換成了球墨鑄鐵，耐腐蝕性更好，有效延長了使用壽命。
刀閘閥的閘板有兩個密封面，常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

設計制造標準：
設計制造:JB/T8691-1998
法蘭連接:GB/T9113.1-2000JB/T79-94
結構長度:GB/T15188.2-94
試驗與驗收:GB/T13927-92

刀閘閥 性能規范
公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質
1.0
1.6 		1.5
2.4 		1.1
1.8 		≤100℃-900℃≤100℃ 紙漿、污水、煤漿、灰、渣水混和物
刀閘閥 材質說明
體、蓋 閘閥 閥桿 密封面
不銹鋼、碳鋼、灰鑄鐵 碳鋼、不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金

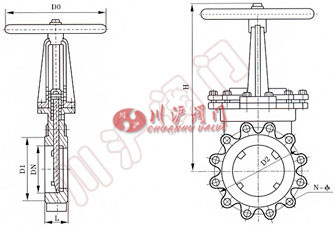

刀閘閥 結構尺寸圖

刀閘閥結構圖

刀閘閥 連接尺寸
MPa DN L D1 D2 H N-M D0 W(Kg)
1.0 50 48 100 125 285 4-M16 180 8
65 48 120 145 298 4-M16 180 10
80 51 135 160 315 4-M16 220 12
100 51 155 180 365 8-M16 220 14
125 57 185 210 400 8-M16 230 22
150 57 210 240 475 8-M20 280 29
200 70 265 295 540 8-M20 360 38
250 70 320 350 630 12-M20 360 66
300 76 368 400 780 12-M20 400 100
350 76 428 460 885 16-M20 400 119
400 89 482 515 990 16-M22 400 195
450 89 532 565 1100 20-M22 530 285
500 114 585 620 1200 20-M22 530 389
600 114 685 725 1450 20-M27 600 529
700 127 800 840 1700 24-M27 600 790
800 127 898 950 2000 24-M30 680 850
900 154 998 1050 2300 28-M30 680 900
1000 165 1110 1160 2500 28-M30 700 1050
1200 190 1325 1380 2800 32-M36 800 1300
1.6 50 48 100 125 285 4-M16 180 8.5
65 48 120 145 295 4-M16 180 10.7
80 51 135 160 315 8-M16 220 13
100 51 155 180 365 8-M16 220 15
125 57 185 210 400 8-M16 230 23.5
150 57 210 240 475 8-M20 280 31
200 70 265 295 540 12-M20 360 40.7
250 70 320 355 630 12-M20 360 70
300 76 375 410 780 12-M22 400 107
350 76 435 470 885 16-M22 400 129
400 89 485 525 990 16-M27 400 215
450 89 545 585 1100 20-M27 530 305
500 114 608 650 1200 20-M30 530 410
600 114 718 770 1450 20-M36 600 550
700 127 788 840 1700 24-M36 600 820
800 127 898 950 2000 24-M36 680 950
900 154 998 1050 2300 28-M36 680 1020
1000 165 1110 1170 2500 28-M42 700 1120
1200 190 1325 1390 2800 32-M48 800 1480
