電動排渣閘閥 | PZ941H

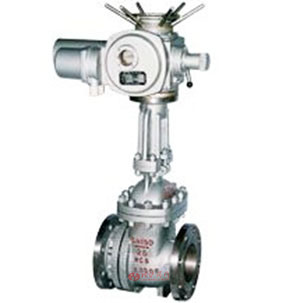

電動排渣閘閥 產品圖片

電動排渣閘閥 產品說明
電動排渣閘閥是采用國內先進的電動執行器與高品質的排渣閘閥組成。電動排渣閘閥適用于公稱壓力PN1.6~6.4Mpa,工作溫度0~100℃的火力電站水利系統及水利工程的灰漿排放系統管路上,切斷或接通管路中的介質,電動排渣閘閥適用介質為:灰水混合物,渣水混合物(渣水比1:6,大料度<50MM)。
1、采用中法蘭螺栓連接,支管兩端為法蘭連接或?qū)高B接。
2、啟閉件采用半密封副強制密封,性能優良。
3、密封副材料為耐磨陶瓷或耐磨合金,耐磨性強,耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。
4、.閥體出口流道結型合理,不存渣,啟閉靈活,不卡阻。
5、閥桿經調質和表面氮化處理,有良好的搞腐蝕性,抗擦傷性和耐磨性。
6、.中大口徑設置滾動軸承,啟閉輕松。

電動排渣閘閥 技術參數
設計制造 JB/T 8691-98
結構長度 GB/T 15188.2-94
法蘭連接尺寸 GB/T 9113-2000
閥門檢查和試驗 GB/T 13927-92

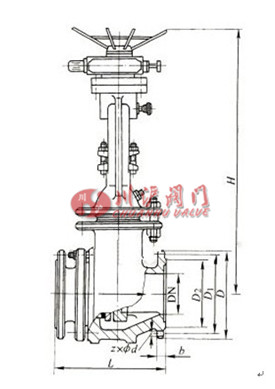

電動排渣閘閥 結構尺寸圖

電動排渣閘閥 結構圖

電動排渣閘閥 連接尺寸
公稱壓力 公稱通徑 L D D1 D2 b f Z-d H D0 WT(Kg)
1.6MPa 50 250 160 125 100 16 3 4-18 335 250 60
80 280 195 160 135 20 3 8-18 510 280 78
100 300 215 180 155 20 3 8-18 685 300 96
150 350 280 240 210 24 3 8-23 790 300 158
200 400 335 295 265 26 3 12-23 885 350 222
250 450 405 355 320 30 3 12-25 1015 400 289
300 500 460 410 375 30 3 12-25 1190 450 365
350 550 520 470 435 34 4 16-25 1350 500 558
400 600 580 525 485 36 4 16-25 1460 500 850
450 650 640 585 545 40 4 20-30 1620 550 1164
500 700 705 650 608 44 4 20-34 1800 550 1482
2.5MPa 50 250 160 125 100 20 3 4-18 335 250 99
80 280 195 160 135 22 3 8-18 510 280 118
100 300 230 190 160 24 3 8-23 685 300 147
150 350 300 250 218 30 3 8-25 790 300 204
200 400 360 310 278 34 3 12-25 885 350 273
250 450 425 370 332 36 3 12-30 1015 400 373
300 500 485 430 390 40 4 16-30 1190 450 478
350 550 550 490 448 44 4 16-34 1350 500 680
