電動刀型閘閥 | PZ973H
電動刀型閘閥 產品說明
電動刀型閘閥是由多回轉式電動裝置于刀型閘閥組成。主要采用鑄鐵、鑄鋼、不銹鋼等。通徑從DN50~DN1000。電動刀型閘閥廣泛應用于化工、煤碳、制糖、污水、造紙等領域,是一種理想的密封閥門。電動刀型閘閥特別適用于造紙行業在管道上作調節和節流使用。電動刀型閘閥默認配Z型多回轉電動執行機構,選配其他品牌執行機構。電機為三相交流,380V(特殊訂貨660V或220V),Z型多回轉電動執行機構分為戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型。
電動刀型閘閥 材質
閥體形式 | 直通扁平鑄造閘閥 |
---|---|
公稱通徑 | DN50~1000mm |
公稱壓力 | PN1.0、1.6 MPa |
法蘭標準 | 國標、德標、美標、日標 |
連接形式 | 法蘭式、對夾式 |
閥蓋形式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
閥板形式 | 垂直板式(閘板) |
流量特性 | 近似快開型 |
電動刀型閘閥 性能參數
公稱壓力PN(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 適用介質 |
---|---|---|---|
1.0 | 1.5 | 1.1 | 煙氣、灰、渣水混合物、空氣混合物 |
1.6 | 2.4 | 1.8 |
電動刀型閘閥 結構尺寸圖
電動刀型閘閥 連接尺寸
PN10 結構尺寸 | |||||||
---|---|---|---|---|---|---|---|
DN | L | D | D1 | D2 | H | n×M | D0 |
50 | 43 | 160 | 125 | 100 | 285 | 4×M16 | 180 |
65 | 46 | 180 | 145 | 120 | 298 | 4×M16 | 180 |
80 | 46 | 195 | 160 | 135 | 315 | 4×M16 | 220 |
100 | 52 | 215 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 245 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 280 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 335 | 295 | 365 | 540 | 8×M20 | 360 |
250 | 68 | 390 | 350 | 320 | 630 | 12×M20 | 360 |
300 | 78 | 440 | 400 | 368 | 780 | 12×M20 | 400 |
350 | 78 | 500 | 460 | 428 | 885 | 16×M20 | 400 |
400 | 102 | 565 | 515 | 482 | 990 | 16×M22 | 400 |
450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 | 530 |
500 | 127 | 670 | 620 | 585 | 1200 | 20×M22 | 530 |
600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 | 600 |
800 | 190 | 1010 | 950 | 898 | 2000 | 24×M30 | 680 |
PN16 結構尺寸 | |||||||
DN | L | D | D1 | D2 | H | z×M | D0 |
50 | 43 | 160 | 125 | 99 | 285 | 4×M16 | 180 |
65 | 46 | 185 | 145 | 120 | 295 | 4×M16 | 180 |
80 | 46 | 200 | 160 | 135 | 315 | 8×M16 | 220 |
100 | 52 | 220 | 180 | 155 | 365 | 8×M16 | 220 |
125 | 56 | 250 | 210 | 185 | 400 | 8×M16 | 230 |
150 | 56 | 285 | 240 | 210 | 475 | 8×M20 | 280 |
200 | 60 | 340 | 295 | 265 | 540 | 12×M20 | 360 |
250 | 68 | 405 | 355 | 310 | 630 | 12×M22 | 360 |
300 | 78 | 460 | 410 | 375 | 780 | 12×M22 | 400 |
350 | 78 | 520 | 470 | 435 | 885 | 16×M22 | 400 |
400 | 102 | 580 | 525 | 485 | 990 | 16×M27 | 400 |
450 | 114 | 640 | 585 | 545 | 1100 | 20×M27 | 530 |
500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 | 530 |
600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 | 600 |
800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 | 680 |

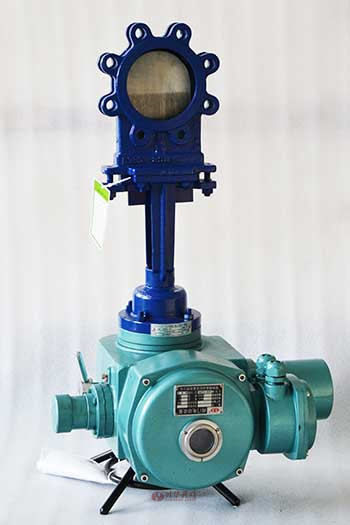

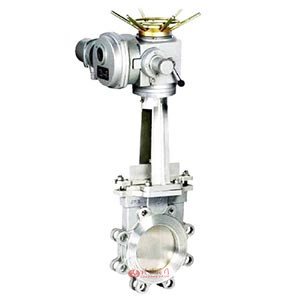

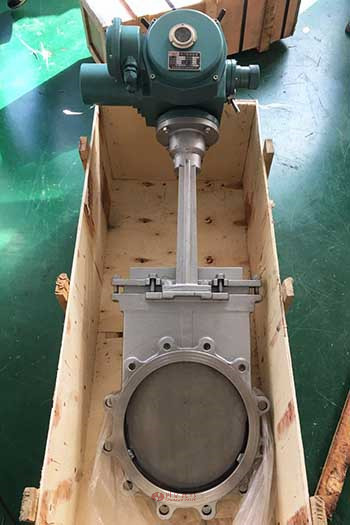

電動刀型閘閥 圖片
