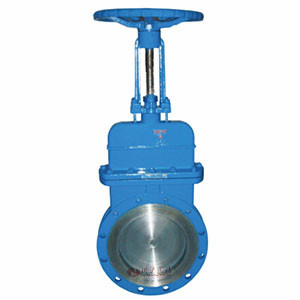

暗桿刀閘閥 | DMZ73X
暗桿刀閘閥 產品說明
暗桿刀閘閥
1,暗桿刀閘閥是閘閥中的新品種,體積小,重量輕,輕型節材,是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
2,采用金屬對金屬的硬密封,或采用金屬對橡膠的軟密封。在開啟和關閉的過程中,閘板與密封面采用了特殊的設計,摩擦較少,經久耐用。
3,上密封突破了常規的密封形式,采用上蓋結構,使得上密封由大面積的矩形密封改成了小面積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封改成了面積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封結構,使得上密封達到了與管道同壽命的程度,從而整體上提高了閥門的使用壽命。
4,在手輪頂部加裝封套裝置后,可以使閥門活動部件全部處于封閉狀態,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
5,特別適合在粉塵及干燥的惡劣環境中長期正常工作。
6,可根據使用單位的環境和要求來設計與生產,適合用戶的安裝和使用。
設計制造 :JB/T8691-1998
結構長度 : GB/T15188.2-94
法蘭連接 : GB/T9113.1-2000 JB/T79-94 ?HG/20592
試驗與驗收 : GB/T13927-92
暗桿刀閘閥 性能規范
公稱壓力(MPa) | PN |
---|---|
殼體試驗 | 1.5*PN |
密封試驗 | 1.1*PN |
工作溫度 | 橡膠≤80℃;四氟密封≤180℃;硬密封≤425℃ |
適用介質 | 紙漿、污水、煤煤氣等 |
暗桿刀閘閥 材質說明
閥體、上蓋 | 碳鋼、不銹鋼 |
---|---|
碳鋼、不銹鋼 |
碳鋼、不銹鋼 |
閥桿 | 不銹鋼 |
密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |

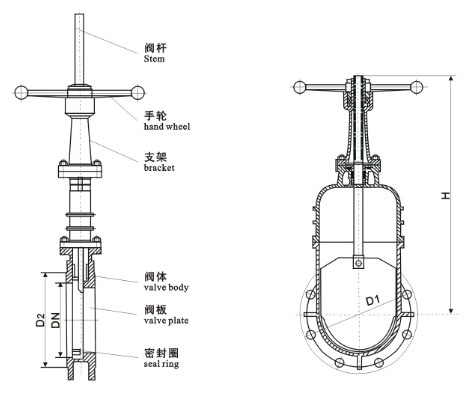

暗桿刀閘閥 結構尺寸圖
暗桿刀閘閥 連接尺寸
公稱壓力(MPa) | 公稱通徑 | L | D | D1 | D2 | H | N-M | D0 |
---|---|---|---|---|---|---|---|---|
1.0 | 150 | 70 | 280 | 240 | 210 | 475 | 8-M20 | 280 |
200 | 80 | 335 | 295 | 265 | 540 | 8-M20 | 360 | |
250 | 85 | 390 | 350 | 320 | 630 | 12-M20 | 360 | |
300 | 100 | 440 | 400 | 368 | 480 | 12-M20 | 400 | |
350 | 100 | 500 | 460 | 428 | 885 | 16-M20 | 400 | |
400 | 110 | 565 | 515 | 782 | 990 | 16-M22 | 400 | |
450 | 120 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | |
500 | 130 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | |
600 | 140 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | |
700 | 165 | 895 | 840 | 800 | 1700 | 24-M27 | 600 | |
800 | 190 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 |
