新聞資訊-上海川滬閥門有限公司

當前位置:首頁 > 新聞中心新聞中心

氣動衛生級球閥接線圖和調整方法

氣動衛生級球閥是氣動執行器與快裝球閥裝配組成。也稱為氣動卡箍球閥。皆經過了精密的檢驗流程和嚴格的品質管理,流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗。氣動衛生級球閥閥體采用不銹鋼精制而成,流道內壁0.5um(240Grit)電子拋光,保持流體暢通無阻。密封面采用的全包PTFE沒有死角,保證衛生。直通式衛生級氣動球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

氣動衛生級球閥開關型接線圖 配電磁閥

電磁閥用于氣動閥門開啟或關閉的電控操作。 符合NAMUR連接標準, 直接安裝在氣動執行器側面,無需管子連接。根據儀表控制系統需要選擇單電控或雙電控制。二位五通電磁閥配雙作用式執行器,二位三通電磁閥配單作用式執 行器。同時該產品有基本型(IP67)和防爆型,防爆級別為Ex dIIBT4,為防爆級別適用于工廠的易爆環境場所。也可根據需要選擇適合的電壓

氣動衛生級球閥開關型接線圖 氣動衛生級球閥開關型接線圖

電磁閥結構形式:滑動
動作方式:電磁鐵或手動操作。
按下并旋轉手動操作鈕可實現手動狀態鎖定。
復位方式:氣動彈簧復位、機械彈簧復位、電磁鐵操作復位。
接 口:ISO228/1標準G1/4
環境溫度:-20℃~+60(防爆型-15℃~+50℃)
介質溫度:-20℃~+80℃(防爆型-15℃~+50℃)
材 質:閥體和內部零件:陽極電鍍鋁合金、銅。
加固端蓋:塑料。
密封圈:丁苯橡膠(NBR)和聚亞安酯(AU)。
安 裝:符合NAMUR標準和VDI/VDE3845的雙孔

功 能:2位3通NC(V45C2),2位5通(V45K2)
介 質:經過過濾(50微米)、潤滑的或非潤滑的壓縮空氣,而且干燥露點到-20℃,
額定流量:V45K2型:QNn=1060N1/min,
V45C2型:1-2QNn-1060N1/min,2-3QNn=1060N1/min
公稱通徑:DN7mm
換向時間:大約40毫秒
特殊裝備:防爆線圈EExmT6

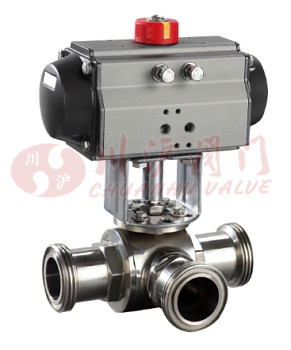

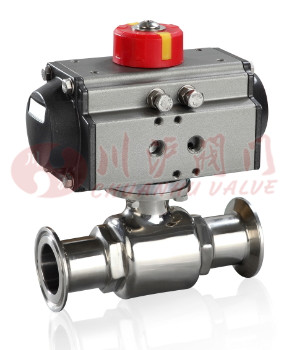

氣動衛生級球閥開關型圖片

氣動衛生級球閥開關型圖片 氣動衛生級球閥開關型圖片

氣動衛生級球閥調節型接線圖 配YT定位器

YT-1000閥門定位器和調節閥、球閥、蝶閥配套使用,構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動 調節閥的氣信號,控制調節閥的動作。同時根據調節閥的開度進行反饋,使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型(彈簧復位型)和雙作用型氣動執行機構。

氣動衛生級球閥調節型接線圖 氣動衛生級球閥調節型接線圖

通過防爆等級(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)認證。
通過IP66等級認證。
具有高抗振性(在5~200Hz時無影響)。
電氣接口均為多孔形式,便于任意方向連接。
調校簡單,易于實現正、反作用的轉換對于小型執行機構,
通過調節氣孔流量可消除振蕩現象。
不需要換零部件即可完成1/2等分控制。
設計為部件組合式結構,便于維修和保養。v 易于反饋連接。
空氣消耗低。

型 號
項 目
YT-1000L YT-1000R
直行程 角行程
單作用 雙作用 單作用 雙作用
輸入信號: 4~20mA DC
電    阻: 250 ± 15 Ω
供氣壓力: 1. 4~7kgf/cm    2.  (20~100psi)
行    程: 10~150mm   0~90 度
氣管接口: PT(NPT)1/4
壓力表接口: PT(NPT)1/8
電氣接口: PF1/2(G1/2)
防爆等級: Exdm Ⅱ B(C)T6,  Exia Ⅱ BT6
防護等級: IP66
環境溫度: -20 ℃-70℃
線性度: ±1%F.S.    ±2%F.S.
滯后度: ±1%F.S.
靈敏度: ±0.2%F.S.   ±0.5%F.S.
重復度: ±0.5%
空氣消耗量: 3LPM(Sup=1. 4kgf/cm   2 ,20psi)
流    量: 80LPM(Sup=1. 4kgf/cm   2 ,20psi)
材    料: 鑄鋁
