電動衛生級蝶閥接線圖和調整方法

電動衛生級蝶閥是由角行程的電動執行機構和衛生級蝶閥閥體組成,接入220V電壓即可控制閥門的開關,也可以接入控制模塊,輸入控制信號4-20mA或1-5V DC進行控制。電動衛生蝶閥采用標準電子拋光,光滑表面確保清潔,無介質積存區域,不會產生潛在的污染。快速拆裝閥,使閥門打開和維修快捷容易,使過程停機時間縮短。 電動衛生蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、 生化工業過程控制場合。

電動衛生級蝶閥(單項AC220V)接線圖 開關型帶無源觸點

電動衛生級蝶閥(單項AC220V)接線圖 開關型帶無源觸點

電動衛生級蝶閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動衛生級蝶閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動衛生級蝶閥調整方法

電動衛生級蝶閥執行器無論是單機出廠,還是組裝在調節閥上出廠,出廠前均已做調整,但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象,因此在運行前應確認動作是否準確,如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13,圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后,用扳手松開限位凸輪固緊螺母,轉動限位凸輪(黃色開,紅色關)將其調整到恰好壓下限位開關( CLS)的位置,再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

電動衛生級蝶閥調整方法

2.機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母,然后手動使執行器運動到全關的位置,旋轉限位螺母,當其碰到里面的扇形齒輪后停止轉動,再旋出兩圈,后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示:

電動衛生級蝶閥調整方法

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出,有三個輸出端子,其中②腳接電位器的滑臂。①腳接執 行器開動作時,與滑臂之間的電阻不斷減小一端,③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端(注意:電位器不應出現阻值過零,跳變現象)。用手柄轉動閥門到全開位置,以開到限位開關動作 為準,用萬用表測量,將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。

電動衛生級蝶閥調整方法

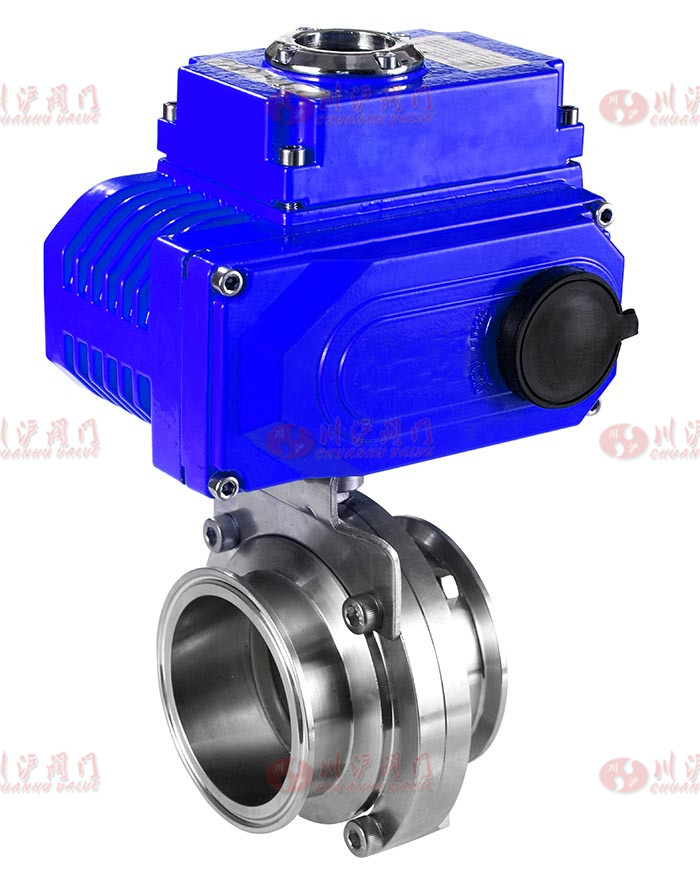

電動衛生級蝶閥 圖片

電動衛生級蝶閥 圖片
