電動塑料蝶閥接線圖和調整方法

電動塑料蝶閥電動塑料蝶閥(亦稱PVC電動蝶閥)采用一體式電動執行器于塑料蝶閥組成。輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。電動塑料蝶閥(PVC電動蝶閥)重量輕、耐腐蝕性強,被應用于多個領域,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業,品質得到廣大用戶的認可。

電動塑料蝶閥(單項AC220V)接線圖 開關型帶無源觸點

電動塑料蝶閥(單項AC220V)接線圖 開關型帶無源觸點

電動塑料蝶閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動塑料蝶閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動塑料蝶閥調整方法

電動塑料蝶閥執行器無論是單機出廠,還是組裝在調節閥上出廠,出廠前均已做調整,但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象,因此在運行前應確認動作是否準確,如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13,圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后,用扳手松開限位凸輪固緊螺母,轉動限位凸輪(黃色開,紅色關)將其調整到恰好壓下限位開關( CLS)的位置,再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

電動塑料蝶閥調整方法

2.機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母,然后手動使執行器運動到全關的位置,旋轉限位螺母,當其碰到里面的扇形齒輪后停止轉動,再旋出兩圈,后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示:

電動塑料蝶閥調整方法

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出,有三個輸出端子,其中②腳接電位器的滑臂。①腳接執 行器開動作時,與滑臂之間的電阻不斷減小一端,③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端(注意:電位器不應出現阻值過零,跳變現象)。用手柄轉動閥門到全開位置,以開到限位開關動作 為準,用萬用表測量,將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。

電動塑料蝶閥調整方法

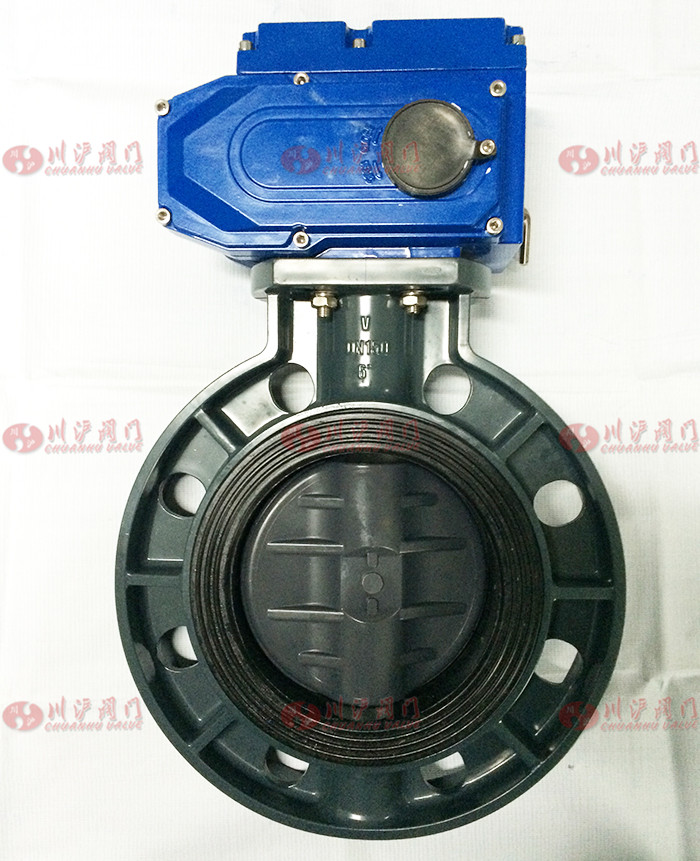

電動塑料蝶閥 圖片

電動塑料蝶閥 圖片
