電動衛生級球閥接線圖和調整方法

電動衛生級球閥流道經過精密拋光和除菌處理,采用了全包的F4密封,沒有死角且容易清洗。閥體采用不銹鋼精制而成,流道內壁0.5um電子拋光,保持流體暢通無阻。電動卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。

名稱:電動衛生級球閥
型號:Q981F-10P
規 格:DN15——DN150、1〞— 6〞Ф12.7—Ф152.4
連接方式: 快裝、焊接、螺紋、法蘭(供選)
驅動方式:手動、電動、氣動、自動、液動。
材質:采用不銹鋼304304L316316L材料制成
主要規格:3/4"-8"DN8-DN450OD9.7-OD469壁厚:1.2MM-6MMR=1.5D
主要特點性能:耐溫差變化大;常壓16MPA;耐強腐蝕;精密;壁厚薄。
標 準: ISO、DIN、IDF、SMS、3A等。
質 量: 產品內外用高檔拋光設備處理,達到表面精密度要求。
密 封 圈: EPDM、NBR、PTFE。
包 裝: 紙箱/木箱包裝/塑料。
工作壓力: 1.0Mpa
工作溫度: —10℃+150℃
應用范圍: 食品、飲料、制藥、乳制品、啤酒以及精細化工。
對外加工: 可以按用戶要求來圖、來樣加工非標產品。
適用介質:氣體、液體、蒸汽。

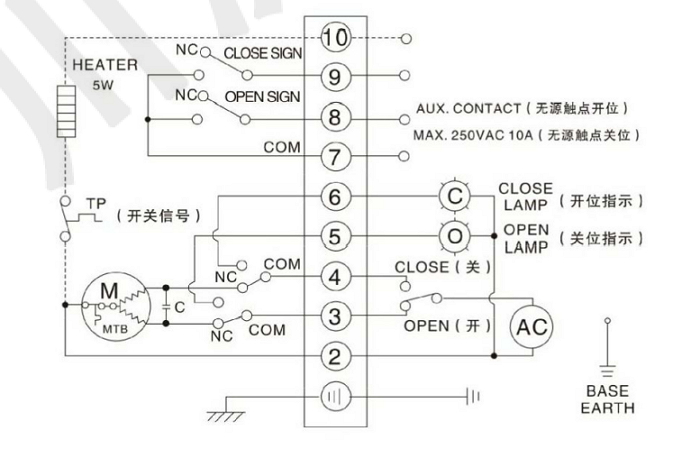

電動衛生級球閥(單項AC220V)接線圖 開關型帶無源觸點

電動衛生級球閥(單項AC220V)接線圖 開關型帶無源觸點

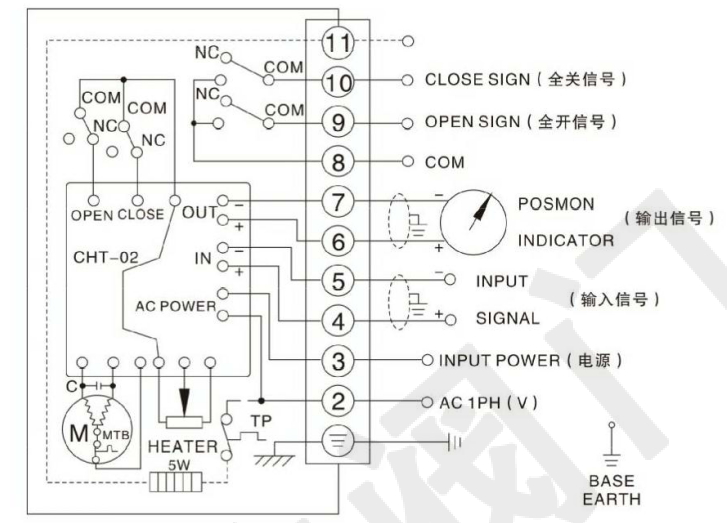

電動衛生級球閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動衛生級球閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動衛生級球閥調整方法

電動衛生級球閥執行器無論是單機出廠,還是組裝在調節閥上出廠,出廠前均已做調整,但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象,因此在運行前應確認動作是否準確,如有偏差可以按照如下步驟調整好。

調試說明

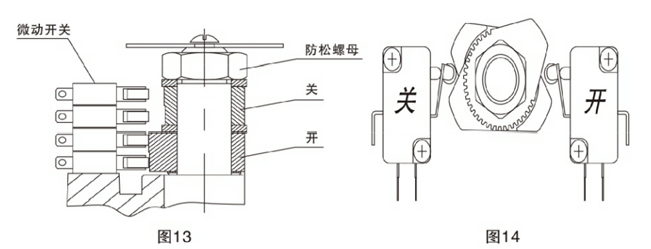

1.行程限位的調整(圖13,圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后,用扳手松開限位凸輪固緊螺母,轉動限位凸輪(黃色開,紅色關)將其調整到恰好壓下限位開關( CLS)的位置,再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

電動衛生級球閥調整方法

2.機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母,然后手動使執行器運動到全關的位置,旋轉限位螺母,當其碰到里面的扇形齒輪后停止轉動,再旋出兩圈,后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示:

電動衛生級球閥調整方法

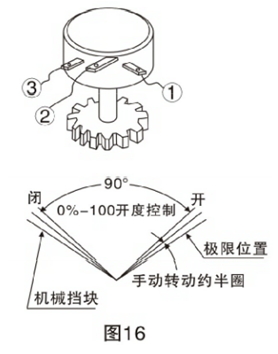

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出,有三個輸出端子,其中②腳接電位器的滑臂。①腳接執 行器開動作時,與滑臂之間的電阻不斷減小一端,③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端(注意:電位器不應出現阻值過零,跳變現象)。用手柄轉動閥門到全開位置,以開到限位開關動作 為準,用萬用表測量,將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。

電動衛生級球閥調整方法

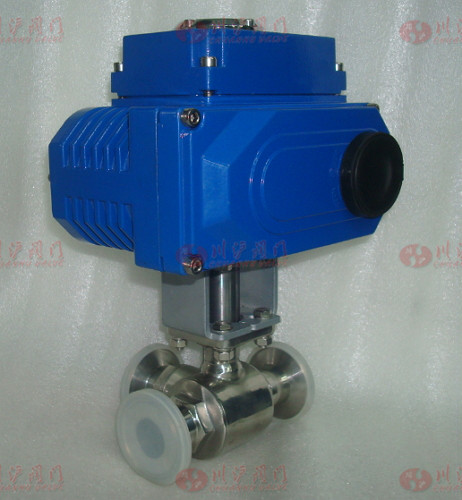

電動衛生級球閥 圖片

電動衛生級球閥 圖片
