自力式氧氣調節閥 | ZZYP

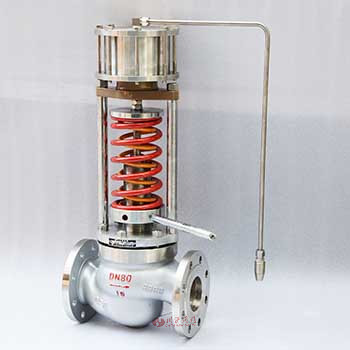

自力式氧氣調節閥圖片

自力式氧氣調節閥 產品說明
自力式氧氣調節閥閥體和氣缸經過脫脂禁油處理，適合氧氣等氣體使用，是不需要任何外加能源，利用被調介質自身能量而實現自動調節的自控閥門。自力式壓力調節閥特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中。

自力式氧氣調節閥 技術參數
公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
允許壓差
(Mpa)		 PN16 1.6 1.5 1.2 1,0
PN40 2.0
閥蓋形式 標準型-17～+300℃、高溫型+300℃～+450℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座、套筒型閥芯
流量特性 線性
自力式氧氣調節閥 零件材質
材料代號 C（WCB） P（304） R（316）

主要

零件

 閥體 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座 1Cr18Ni9Ti（304） 1Cr18Ni9Ti（304） 1Cr18Ni12Mo2Ti（316）
閥桿 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 聚四氟乙烯、柔性石墨
彈簧 60Si2Mn
導向套 HPb59-1

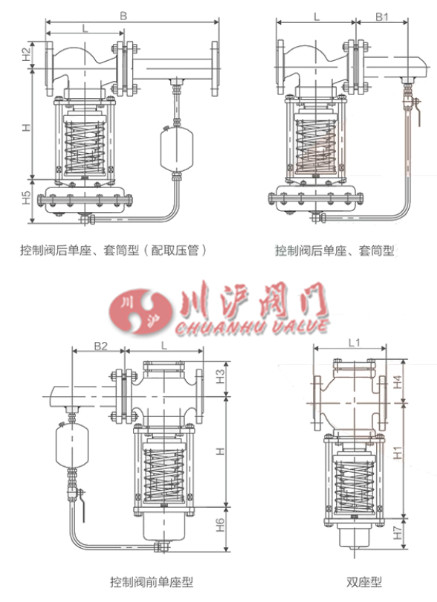

自力式氧氣調節閥 結構尺寸圖

自力式氧氣調節閥結構圖

自力式氧氣調節閥 連接尺寸
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭端間距L（PN1.6、4.0MPa） 160 160 200 200 230 290 310 350 400 480 600 730 850
法蘭端面距L（PN6.4MPa） 230 230 260 260 300 340 380 430 500 550 650 730 900
裝接管尺寸B（PN1.6、4.0MPa） 373 413 483 533 603 753 863 1013 1380 1500 1900 2300 2700
裝接管尺寸B（PN6.4MPa） 443 483 543 593 673 803 933 1093 1480 1570 1950 2300 2750
閥后型不帶取壓管取壓點尺寸B1 ≥6DN
閥前型不帶取壓管取壓點尺寸B2 ≥2DN
單座、套筒結構高度H 364 364 378 378 386 472 487 518 800 830 860 960 980
雙座結構高度H1 368 375 391 391 405 500 515 547 830 860 920 970 1060
單座控制閥后型H2 55 60 70 75 85 95 100 110 125 150 170 210 230
單座控制閥前型H3 90 90 105 105 115 140 150 170 200 260 325 345 430
雙座型H4 110 110

130

 135 165 175 195 210 250 290 345 410 495
導壓管接頭螺紋 M16*1.5

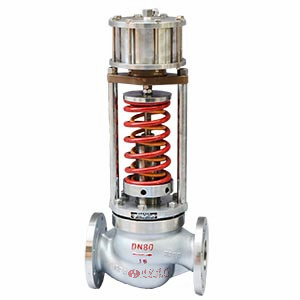

自力式氧氣調節閥 圖片

自力式氧氣調節閥圖片 自力式氧氣調節閥圖片
