當前位置:首頁 > 產品中心 > 水利控制閥水利控制閥

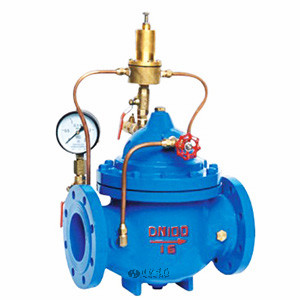

持壓泄壓閥 | 500X
持壓泄壓閥 產品說明
500x泄壓/持壓閥由主閥、導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作,
即可以作泄壓閥用又可作持壓閥用。做泄壓閥用時,可維持供水路壓力在設定的安全值之下.保持主閥上游供水壓力。
其工作原理,當導閥調整為泄壓狀態時,水通過針閥、主閥控制室、球閥A.導閥、球閥B流向出口,此時主閥處于開
啟狀態。當進口壓力超過導閥設定的安全值時,泄壓導閥會自動開啟,通過球閥C放出部分水,使管路泄壓。當壓力
恢復到安全值時,泄壓閥自動關閉。作泄壓閥時,各球閥常開。當導閥調整為持壓狀態時,只要主閥進口水壓底于導
閥設定值,導閥即關閉。主要控制窒升壓,主閥關閉。當主閥上游供水壓力超過導閥排至出口,控制室將壓主閥開啟,
開始供水,即保持了上游水壓。作持壓閿用時,球閽C常閉或用絲堵?lián)Q下。本產品利用水力自力控制,不需要其它裝
置和能源,保養簡便,一閥多用。廣泛用于高層建筑、生活區等供水管用系統殛城市供水工程。

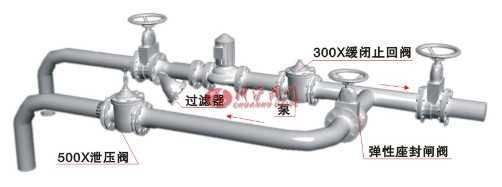

持壓泄壓閥 安裝示意圖

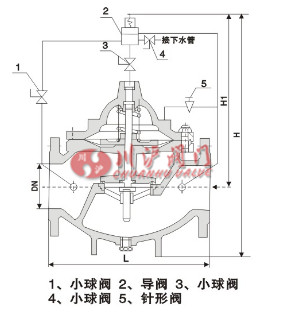

持壓泄壓閥 結構圖

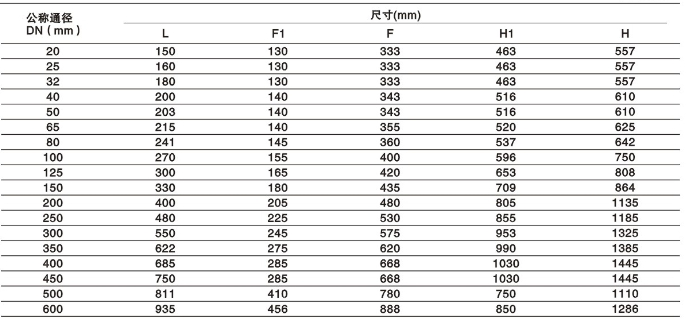

持壓泄壓閥 安裝尺寸
