污水復合式排氣閥 | SCAR

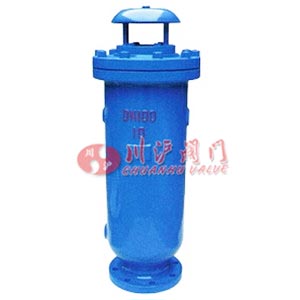

污水復合式排氣閥圖片

污水復合式排氣閥 產品說明
SCAR污水復合式排氣閥用于污水管道上的高點或有閉氣的地方,用來排除污水管道內氣體進而疏通管道,使管道運轉正常,如不裝此閥,管道會出現閉氣,使污水流速受到氣阻,甚至還會中斷。如出現停電管內隨時出現負壓,會引起管道振動或破裂,排、吸氣閥就迅速吸入空氣,防止管道振動或破裂。
污水復合式排氣閥 工作原理
管內污水在運作時,該閥活瓣停在定位架下部,進行大量排氣,當空氣排完時,污水進入閥內把球浮起,傳到活瓣到關閉。管內在運作時會自然產生少量氣體會集中到管內上部到相當程度,閥內污水與球隨時下降,氣從小孔排出,如出現停電、停泵,管內水流空時隨時出現負壓,浮球順?biāo)陆担蜷_小孔帶動大孔進行大量補氣確保管道安全。
注:排氣閥在使用過程中壓力不能低于“0.02MPa”,如低“0.02MPa”排氣閥容易漏水,必須配一只閥門作為檢修用。
SCAR排氣閥與CARX排氣閥工作原理一樣,只是結構略作改動,杠桿機構稍有改進這樣把浮球控制在下部,使污物只能在閥體下部污物不會纏繞上部排氣口上,不會影響密封性能。此產品是專用污水管道工程的排氣閥。
污水復合式排氣閥 主要技術參數
公稱壓力 1.0~1.6MPa?
公稱通徑 25-200mm
適用介質 水、油等非腐蝕性液體?
適用溫度 0~80℃?
試驗標準 GB/T 13927 API598?

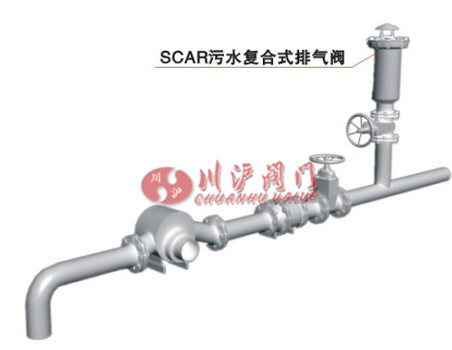

污水復合式排氣閥 安裝示意圖

污水復合式排氣閥安裝示意圖

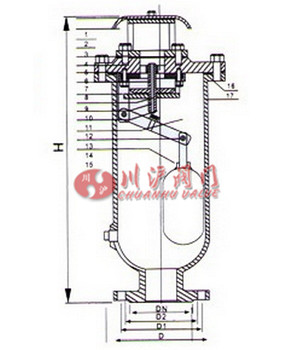

污水復合式排氣閥 結構尺寸圖

污水復合式排氣閥結構圖

污水復合式排氣閥 連接尺寸
公稱通徑 DN(mm) D D1 D2 D3 H Z-Φd
50 160 125 102 205 495 4-18
80 195 160 135 270 600 4-18
100 215 180 158 285 760 8-18
150 280 240 212 340 860 8-22
200 335 295 268 400 1010 8-22
250 390 350 319 465 1210 12-22
