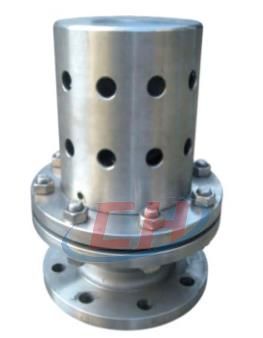

真空負壓安全閥 | FA72W
真空負壓安全閥 產品說明
真空負壓安全閥適用溫度≤200℃的負壓系統,當客器內負壓超過允許值時,該閥自動開啟,吸入空氣:當容器內負壓達到允許值時,該閥自動關閉,從而保護設備及系統。安裝在正常非負壓系統,當客器和系統和放散閥未打開,產生負壓時,此閥自動開啟。
真空負壓安全閥 零部件材質
NO | 零件名稱 | TFA72W-P材料 | TFA72W-R材料 |
---|---|---|---|
1 | 閥體 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
2 | 閥座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
3 | 調節閥 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 閥蓋 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |

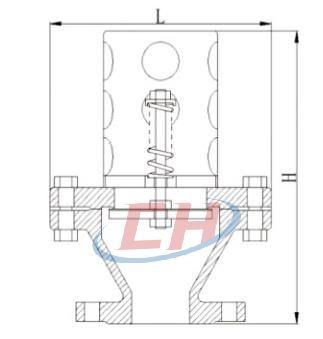

真空負壓安全閥 結構尺寸圖
真空負壓安全閥 連接尺寸
公稱通徑DN(mm) | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 | DN250 | |
---|---|---|---|---|---|---|---|---|---|---|---|
重量 | 6 | 8.5 | 10 | 13 | 17 | 20 | 23 | 40 | 55 | 70 | |
安裝尺寸 | L | 135 | 155 | 170 | 190 | 210 | 220 | 240 | 335 | 380 | 440 |
H | 185 | 200 | 220 | 240 | 260 | 280 | 300 | 365 | 400 | 420 |
