當前位置：首頁 > 產品中心 > 電動截止閥電動截止閥
電動截止閥 | CHJ941H

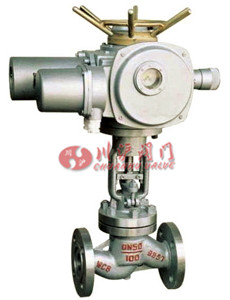

電動截止閥圖片

電動截止閥 產品說明
電動截止閥是由電動執行機構和法蘭截止閥組成。適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。電動截止閥只適用于全開和全關，不允許作調節和節流。

電動截止閥 材質
閥體 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
閥瓣 WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺紋壓套 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥桿 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥蓋 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
填料 柔性石墨、PTFE
壓蓋 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
滑塊 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
電動執行器 殼體(HT200、WCB)
電動截止閥 性能參數
設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

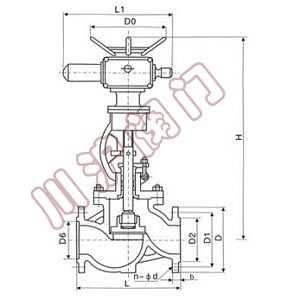

電動截止閥 結構尺寸圖

電動截止閥 結構圖

電動截止閥 連接尺寸
公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 質量
1．6 50 230 160 125 100 　 16 3 　 4-φ18 590 645 48
65 290 180 145 120 　 18 3 　 4-φ18 590 690 60
80 310 195 160 135 　 20 3 　 8-φ18 590 715 65
100 350 215 180 155 　 20 3 　 8-φ18 590 770 71
125 400 254 210 185 　 22 3 　 8-φ18 590 780 119
150 480 280 240 210 　 24 3 　 8-φ23 590 810 210
200 600 335 295 265 　 26 3 　 12-φ23 810 967 320
250 622 405 355 320 　 30 3 　 12-φ25 810 1143 550
300 698 460 410 375 　 30 4 　 12-φ25 830 1292 785
2.5 50 230 160 125 100 　 20 3 　 4-φ18 590 645 50
65 290 180 145 120 　 22 3 　 8-φ18 590 690 65
80 310 195 160 135 　 22 3 　 8-φ18 590 715 67
100 350 230 190 160 　 24 3 　 8-φ23 590 770 73
125 400 270 220 188 　 28 3 　 8-φ25 590 780 127
150 480 300 250 218 　 30 3 　 8-φ25 810 810 215
200 600 360 310 278 　 34 3 　 12-φ25 810 967 322
250 622 425 370 332 　 36 3 　 12-φ30 830 1143 585
300 698 485 430 390 　 40 4 　 16-φ30 830 1292 795
4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399
6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420
10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4．5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4．5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4．5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4．5 12-φ4l 830 1425 850
16．0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4．5 8-φ34 830 935 238
