氣動V型球閥接線圖和調整方法

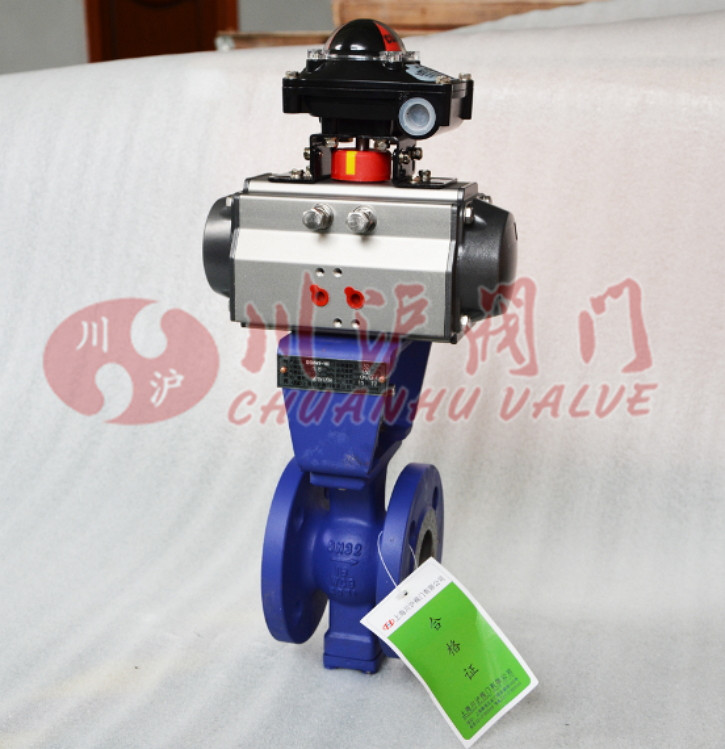

氣動V型球閥是由單作用或者是雙作用氣動執行機構和V型調節球閥組成,球閥的閥芯設計成帶有特殊形狀的V型缺口,具有精確的截流物性和控制功能,適用于各種控制場合,結構緊湊,體積小等優點。由于閥芯和閥座之間是無間隙回轉,所以具有很大的剪切力及自潔性能,所以氣動對夾式調節球閥適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制??蓮V泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統中。
電磁閥用于氣動閥門開啟或關閉的電控操作。 符合NAMUR連接標準, 直接安裝在氣動執行器側面,無需管子連接。根據儀表控制系統需要選擇單電控或雙電控制。二位五通電磁閥配雙作用式執行器,二位三通電磁閥配單作用式執 行器。同時該產品有基本型(IP67)和防爆型,防爆級別為Ex dIIBT4,為防爆級別適用于工廠的易爆環境場所。也可根據需要選擇適合的電壓
電磁閥結構形式:滑動
動作方式:電磁鐵或手動操作。
按下并旋轉手動操作鈕可實現手動狀態鎖定。
復位方式:氣動彈簧復位、機械彈簧復位、電磁鐵操作復位。
接 口:ISO228/1標準G1/4
環境溫度:-20℃~+60(防爆型-15℃~+50℃)
介質溫度:-20℃~+80℃(防爆型-15℃~+50℃)
材 質:閥體和內部零件:陽極電鍍鋁合金、銅。
加固端蓋:塑料。
密封圈:丁苯橡膠(NBR)和聚亞安酯(AU)。
安 裝:符合NAMUR標準和VDI/VDE3845的雙孔
功 能:2位3通NC(V45C2),2位5通(V45K2)
介 質:經過過濾(50微米)、潤滑的或非潤滑的壓縮空氣,而且干燥露點到-20℃,
額定流量:V45K2型:QNn=1060N1/min,
V45C2型:1-2QNn-1060N1/min,2-3QNn=1060N1/min
公稱通徑:DN7mm
換向時間:大約40毫秒
特殊裝備:防爆線圈EExmT6

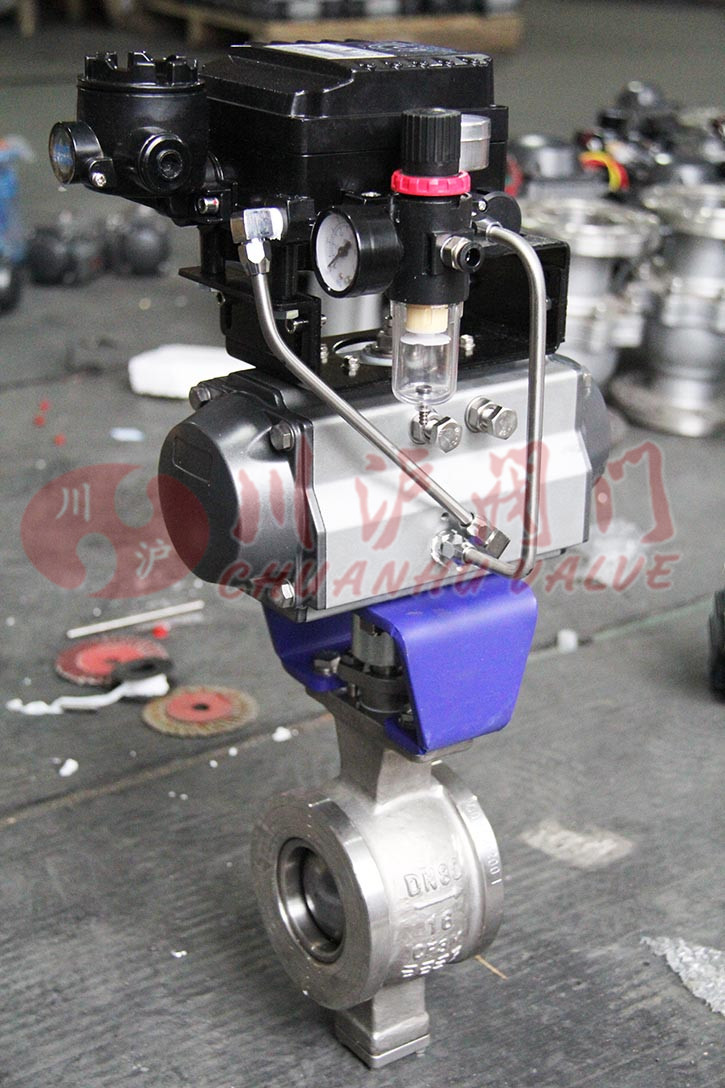

YT-1000閥門定位器和調節閥、球閥、蝶閥配套使用,構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動 調節閥的氣信號,控制調節閥的動作。同時根據調節閥的開度進行反饋,使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型(彈簧復位型)和雙作用型氣動執行機構。
通過防爆等級(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)認證。
通過IP66等級認證。
具有高抗振性(在5~200Hz時無影響)。
電氣接口均為多孔形式,便于任意方向連接。
調校簡單,易于實現正、反作用的轉換對于小型執行機構,
通過調節氣孔流量可消除振蕩現象。
不需要換零部件即可完成1/2等分控制。
設計為部件組合式結構,便于維修和保養。v
易于反饋連接。
空氣消耗低。
型 號 項 目 |
YT-1000L | YT-1000R | ||
---|---|---|---|---|
直行程 | 角行程 | |||
單作用 | 雙作用 | 單作用 | 雙作用 | |
輸入信號: | 4~20mA DC | |||
電 阻: | 250 ± 15 Ω | |||
供氣壓力: | 1. 4~7kgf/cm 2. (20~100psi) | |||
行 程: | 10~150mm 0~90 度 | |||
氣管接口: | PT(NPT)1/4 | |||
壓力表接口: | PT(NPT)1/8 | |||
電氣接口: | PF1/2(G1/2) | |||
防爆等級: | Exdm Ⅱ B(C)T6, Exia Ⅱ BT6 | |||
防護等級: | IP66 | |||
環境溫度: | -20 ℃-70℃ | |||
線性度: | ±1%F.S. ±2%F.S. | |||
滯后度: | ±1%F.S. | |||
靈敏度: | ±0.2%F.S. ±0.5%F.S. | |||
重復度: | ±0.5% | |||
空氣消耗量: | 3LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
流 量: | 80LPM(Sup=1. 4kgf/cm 2 ,20psi) | |||
材 料: | 鑄鋁 |
