電動真空蝶閥接線圖和調整方法

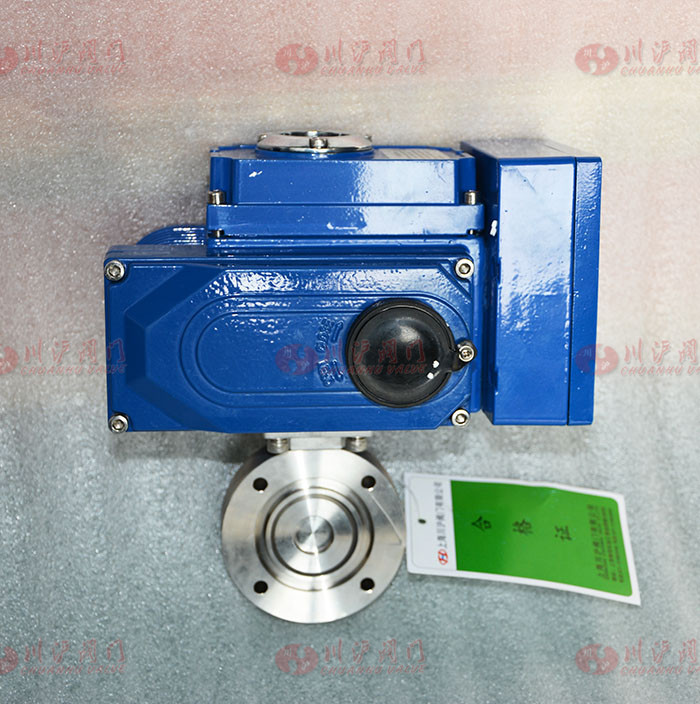

電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。適用的工作介質為空氣和非腐蝕性氣體。
電動真空蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。

電動真空蝶閥（單項AC220V）接線圖 開關型帶無源觸點

電動真空蝶閥（單項AC220V）接線圖 調節型輸入輸出信號4-20mA

電動真空蝶閥調整方法

電動真空蝶閥執行器無論是單機出廠，還是組裝在調節閥上出廠，出廠前均已做調整，但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象，因此在運行前應確認動作是否準確，如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13，圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后，用扳手松開限位凸輪固緊螺母，轉動限位凸輪（黃色開，紅色關）將其調整到恰好壓下限位開關( CLS）的位置，再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

2．機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母，然后手動使執行器運動到全關的位置，旋轉限位螺母，當其碰到里面的扇形齒輪后停止轉動，再旋出兩圈，后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示：

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出，有三個輸出端子，其中②腳接電位器的滑臂。①腳接執 行器開動作時，與滑臂之間的電阻不斷減小一端，③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端（注意：電位器不應出現阻值過零，跳變現象）。用手柄轉動閥門到全開位置，以開到限位開關動作 為準，用萬用表測量，將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。
