電動高壓球閥接線圖和調整方法

電動高壓球閥是由鍛鋼高壓閥體及角行程電動執行器組成。執行器采用一體式結構,輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4~20mADC或1~5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制,克服了鑄鋼閥門潛在的缺陷,,在大工作壓力下能夠保持其結構的抗壓均勻性。適用介質: 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
三分體式連接鍛鋼固定球閥,是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置,保證了閥門良好的操作性能;標準閥座采用彈簧結構,將閥座推向球體,保證了良好的進出口雙向密封性能;利用自帶的排放閥,閥體中腔可向外排放;樞軸采用防吹出保護結構,有效地防止泄漏;低磨擦系數的軸承,使得扭矩減少到小,便于閥門啟閉;閥桿與閥體有效的接觸,使防靜電接地裝置性能優越等。具有性能優異,可靠性高,用途廣泛,價格合理等優點。

電動高壓球閥(單項AC220V)接線圖 開關型帶無源觸點

電動高壓球閥(單項AC220V)接線圖 開關型帶無源觸點

電動高壓球閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動高壓球閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動高壓球閥調整方法

電動高壓球閥執行器無論是單機出廠,還是組裝在調節閥上出廠,出廠前均已做調整,但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象,因此在運行前應確認動作是否準確,如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13,圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后,用扳手松開限位凸輪固緊螺母,轉動限位凸輪(黃色開,紅色關)將其調整到恰好壓下限位開關( CLS)的位置,再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

電動高壓球閥調整方法

2.機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母,然后手動使執行器運動到全關的位置,旋轉限位螺母,當其碰到里面的扇形齒輪后停止轉動,再旋出兩圈,后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示:

電動高壓球閥調整方法

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出,有三個輸出端子,其中②腳接電位器的滑臂。①腳接執 行器開動作時,與滑臂之間的電阻不斷減小一端,③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端(注意:電位器不應出現阻值過零,跳變現象)。用手柄轉動閥門到全開位置,以開到限位開關動作 為準,用萬用表測量,將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。

電動高壓球閥調整方法

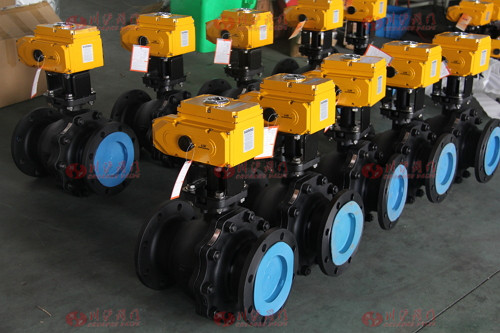

電動高壓球閥 圖片

電動高壓球閥 圖片
