電動保溫球閥接線圖和調整方法

電動保溫球閥是采用高精度電動執行機構與直通式夾套保溫球閥組成,其具有良好的保溫保冷特性,且電動保溫球閥的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。電動執行器采用一體化結構,內置伺服系統,無須另配伺服放大器,可輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。夾套保溫電動球閥主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構,因而夾套保溫電動球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

電動保溫球閥(單項AC220V)接線圖 開關型帶無源觸點

電動保溫球閥(單項AC220V)接線圖 開關型帶無源觸點

電動保溫球閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動保溫球閥(單項AC220V)接線圖 調節型輸入輸出信號4-20mA

電動保溫球閥調整方法

電動保溫球閥執行器無論是單機出廠,還是組裝在調節閥上出廠,出廠前均已做調整,但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象,因此在運行前應確認動作是否準確,如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13,圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后,用扳手松開限位凸輪固緊螺母,轉動限位凸輪(黃色開,紅色關)將其調整到恰好壓下限位開關( CLS)的位置,再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

電動保溫球閥調整方法

2.機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母,然后手動使執行器運動到全關的位置,旋轉限位螺母,當其碰到里面的扇形齒輪后停止轉動,再旋出兩圈,后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示:

電動保溫球閥調整方法

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出,有三個輸出端子,其中②腳接電位器的滑臂。①腳接執 行器開動作時,與滑臂之間的電阻不斷減小一端,③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端(注意:電位器不應出現阻值過零,跳變現象)。用手柄轉動閥門到全開位置,以開到限位開關動作 為準,用萬用表測量,將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。

電動保溫球閥調整方法

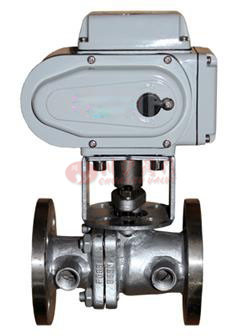

電動保溫球閥 圖片
