電動三通球閥接線圖和調整方法

電動三通球閥Q944F/Q945F電動三通球閥是由角行程電動執行機構和三通球閥組成,是一種旋轉類電動切斷調節閥門。電動三通球閥有L型和T型兩種結構形式,采用控制閥芯旋轉角度,改變閥芯孔道與管道口的連接狀態,可實現對三條支管不同的組合控制。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密封性能好等特點。能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。四閥座密封三通球閥具有造型美觀、結構緊湊合理。不僅可實現介質流向的切換,也可使三個通道相互連通,現時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流。具有關閉嚴密,結構緊湊,重量輕,維修方便等優點。三通球閥流通能力大,適用于密封要求較嚴格的場合??煽刂茪怏w、液體、蒸汽,更適用于控制高粘度,纖維顆粒狀的流體。

電動三通球閥(單項AC220V)接線圖

電動三通球閥(單項AC220V)接線圖

電動三通球閥調整方法

電動三通球閥執行器無論是單機出廠,還是組裝在調節閥上出廠,出廠前均已做調整,但是考慮到運輸和安裝過程中的激烈的振動、撞擊等現象,因此在運行前應確認動作是否準確,如有偏差可以按照如下步驟調整好。

調試說明

1.行程限位的調整(圖13,圖14 )
轉動手輪使執行器運動到閥門全美的位置。然后,用扳手松開限位凸輪固緊螺母,轉動限位凸輪(黃色開,紅色關)將其調整到恰好壓下限位開關( CLS)的位置,再將限位凸輪螺母固緊。這樣就設定好了執行器全關時行程限位的位置。全開時的位置同樣方法設定。

電動三通球閥調整方法

2.機械限位的調整
松開機械限位螺釘?shù)逆i緊螺母,然后手動使執行器運動到全關的位置,旋轉限位螺母,當其碰到里面的扇形齒輪后停止轉動,再旋出兩圈,后上緊鎖緊螺母。這樣就設定好了執行器全關時的機械限位的位置。全開時的位置可同樣設定。如圖1 5所示:

電動三通球閥調整方法

3. 電位器的調整
電位器在執行器中作為一種反饋信號輸出,有三個輸出端子,其中②腳接電位器的滑臂。①腳接執 行器開動作時,與滑臂之間的電阻不斷減小一端,③腳則接執行器關閉動作時與滑臂之間的電阻不斷減小 一端(注意:電位器不應出現阻值過零,跳變現象)。用手柄轉動閥門到全開位置,以開到限位開關動作 為準,用萬用表測量,將接線端子上②腳①腳電阻調整到35Ω- 60Ω之間。若不正確可通過轉動電位器 傳動齒輪調整。

電動三通球閥調整方法

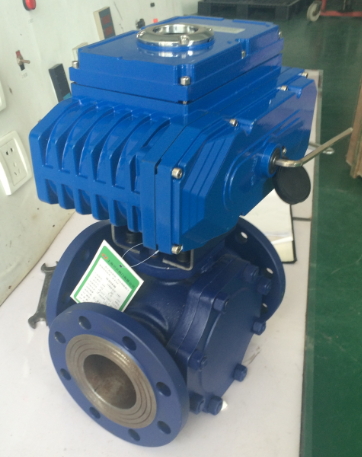

電動三通球閥 圖片

電動三通球閥 圖片
