石油、石化及相關行業用鋼制截止閥和止回閥典型示意圖


截止閥(stop valve,Globe Valve)的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿閥座的中心線作直線運動。閥桿的運動形式,(通用名稱:暗桿),也有升降旋轉桿式,(通用名稱:明桿)截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。 根據閥瓣的這種移動形式,閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短,而且具有非??煽康那袛喙δ埽钟捎陂y座通口的變化與閥瓣的行程成正比例關系,非常適合于對流量的調節。因此,這種類型的截流截止閥閥門非常適合作為切斷或調節以及節流用。

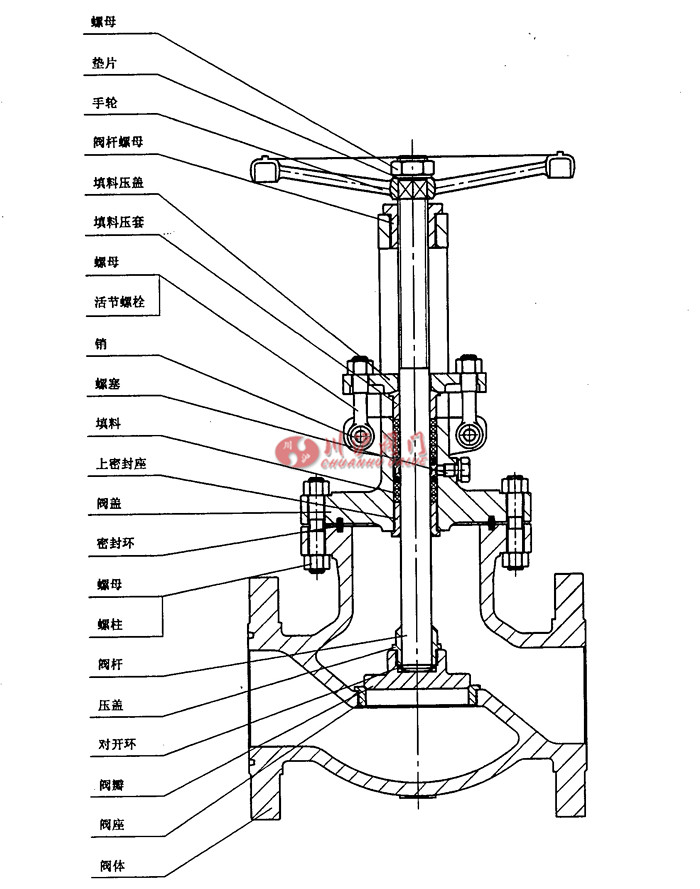

直通式截止閥的典型結構如下圖所示

直通式截止閥典型結構示意圖

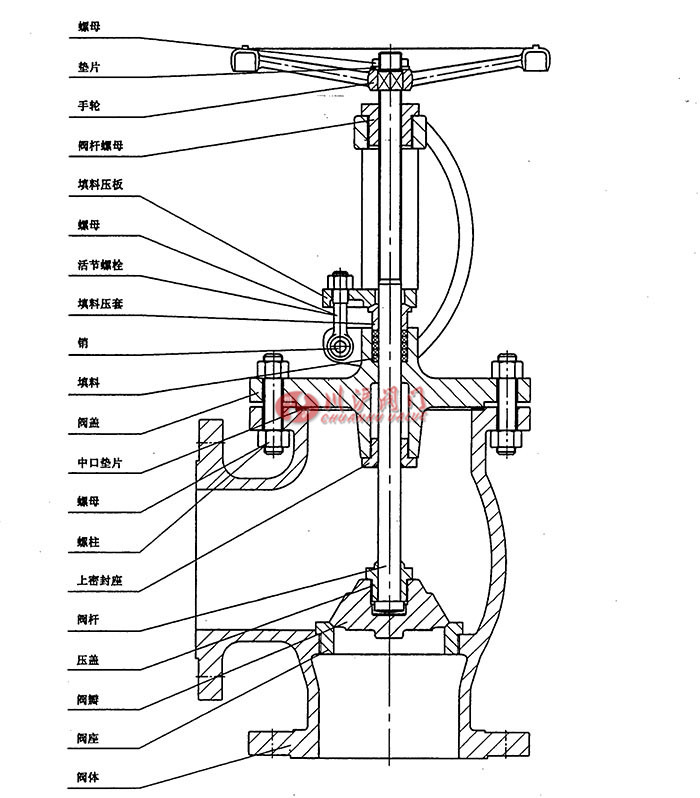

角式截止閥的典型結構如下圖所示

角式截止閥典型結構示意圖

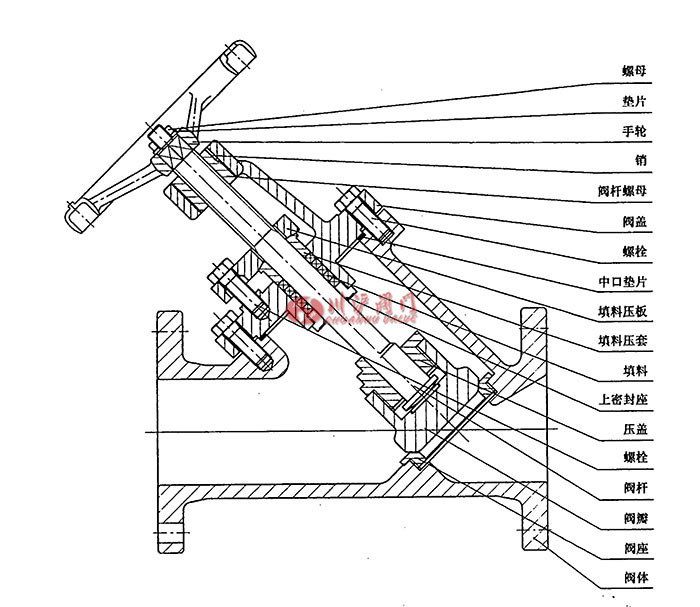

Y型截止閥的典型結構如下圖所示

Y型截止閥典型結構示意圖

升降式止回閥是指依靠介質本身流動而自動開、閉閥瓣,用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門,其主要作用是防止介質倒流、防止泵及驅動電動機反轉,以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分為旋啟式止回閥(依重心旋轉)與升降式止回閥(沿軸線移動)。

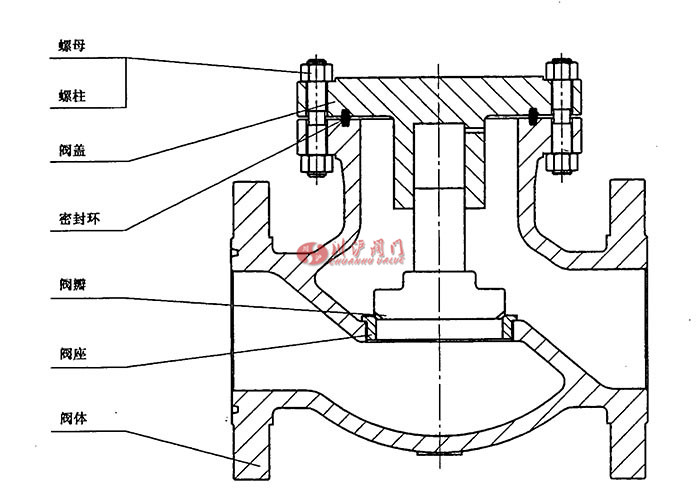

升降式止回閥的典型結構如下圖所示

升降式止回閥典型結構示意圖

上海川滬閥門生產的截止閥、手動截止閥、鑄鋼截止閥、不銹鋼截止閥、法蘭截止閥、止回閥、升降式止回閥、旋啟式止回閥等閥門產品,廣泛使用在石化、化工、水處理等行業上,得到廣大客戶的一致好評,上海川滬閥門,流體控制專家!詳情來電咨詢 021-5186 3046
